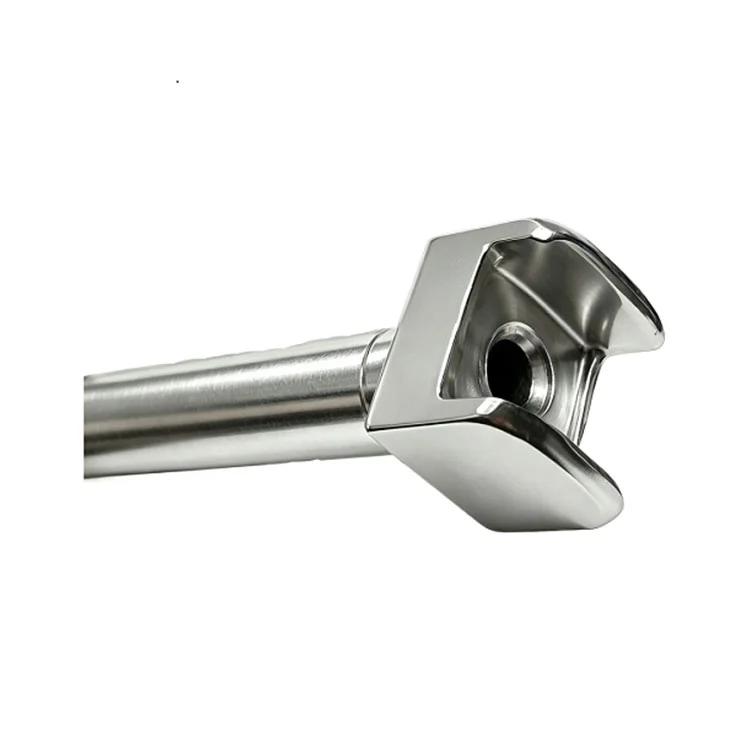

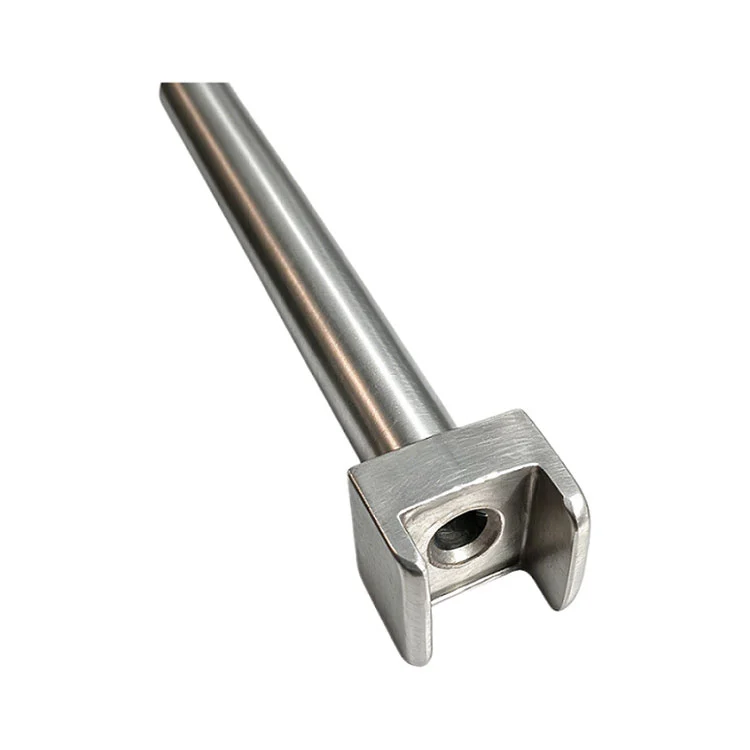

U-förmige Gabelendwelle aus Stahl, Gabelkopfstange mit Stiftloch

Der Metallhersteller Qimao bietet seinen Kunden langlebige U-förmige Gabelendschaft-Stahlgabelstangen mit Stiftloch an. Sie können es in ein Joch oder Zylinderstangenende schieben, einen Gabelbolzen hindurchstecken und es mit einem Splint sichern. Erledigt. Keine Fäden zum Abziehen. Kein Ringen mit Nüssen. Nur ein solides Drehgelenk, das den ganzen Tag Scherbelastungen aushält. Landwirte verwenden diese an Traktorgestängen. Mechaniker setzen sie auf Hydraulikzylinder. Sogar Offroad-Fahrzeuge verlassen sich auf sie. Die Toleranz des Lochdurchmessers? Wir halten +/- 0,05 mm. Möchten Sie etwas anderes? Das bedeutet hier „maßgeschneidert“ – teilen Sie uns Ihre Maße mit.

Lassen Sie mich Ihnen erklären, was Sie bekommen. Die U-förmige Stahl-Gabelkopfstange mit Gabelschaft und Stiftloch hat parallele Beine – wir versenden keine gebogenen. Beinbreite und Spalt passen zu Standard-Gabelkopfbolzen, aber auch hier ist eine Sonderanfertigung möglich. Der Schaft erstreckt sich von der Gabelbasis. Das Loch am Ende? Es ist kein nachträglicher Einfall. Wir bohren es auf einer CNC-Fräse, damit das Loch genau zentriert ist. Grate werden entfernt – keine scharfen Kanten, die Ihre Finger schneiden oder den Stift beschädigen könnten. Oberflächenbeschaffenheit? Normalerweise schwarzes Oxid für den grundlegenden Rostschutz. Oder Verzinkung, wenn Sie fragen. Wir bieten auch Rohbearbeitung an, wenn Sie es selbst schweißen oder beschichten möchten. Jedes Teil wird vor dem Verpacken einer kurzen Gut/Schlecht-Prüfung unterzogen. Niemand möchte eine Gabelkopfstange, die nicht passt. Wenn Sie eine Zeichnung haben, gleichen wir diese ab. Wenn nicht, sagen Sie uns, um welche Maschine es sich handelt.

Produktparameter (Spezifikation)

• Materialoptionen:Das Produkt kann kundenspezifisch aus 45#-Stahl (Standard), 4140-legiertem Stahl (höhere Festigkeit), Edelstahl 304/316 (Korrosionsbeständigkeit) usw. hergestellt werden.

• Durchmesserbereich:10 mm bis 60 mm (3/8" bis 2-3/8") für den Schaftabschnitt

• Stiftlochdurchmesser:3 mm bis 20 mm, Toleranz +/-0,05 mm

• Gabelbeinbreite:Maßgeschneidert je nach Größe Ihres Gabelkopfbolzens

• Gabelabstand (innen):Passend für Stiftdurchmesser + 0,1 mm bis 0,3 mm Spiel

• Gesamtlänge:50 mm bis 300 mm (2" bis 12") – länger verfügbar

• Härte:Im Walzzustand ~HB200; Auf Anfrage wärmebehandelt auf HRC 35-42

• Oberflächenbehandlung:Schwarzoxid, verzinkt (gelb/blau), blank oder phosphatiert

Installationsanleitung

Die Installation einer U-förmigen Gabelendwelle aus Stahl mit Stiftloch ist nicht kompliziert, aber ein paar Tricks ersparen Kopfschmerzen.

Bevor Sie beginnen – Reinigen Sie die Befestigungslöcher von Schmutz. Splitt ritzt die Stiftoberfläche ein. Überprüfen Sie außerdem, ob der Gabelabstand mit der Länge Ihres Gabelkopfbolzens übereinstimmt. Wenn der Stift kürzer als die Außenbreite der Gabelbeine ist, verriegelt er nicht.

Ausrichtung – Die beiden Teile, die Sie verbinden, müssen ausgerichtet sein. Wenn sie versetzt sind, klemmt der Stift. Verwenden Sie eine Hebelstange oder einen Ratschengurt, um die Dinge in Position zu bringen. Drücken Sie den Stift nicht mit Gewalt.

Einsetzen des Stifts – Mit der Hand drücken. Wenn es hängen bleibt, drehen Sie den Stift leicht. Manchmal verursacht ein Grat oder eine leichte Abweichung den Widerstand. Wenn es immer noch nicht geht, überprüfen Sie Ihre Lochausrichtung noch einmal.

Verriegelung – Splintbeine mindestens 15–20 Grad gespreizt. Zerstampfen Sie sie nicht flach. Abgeflachte Beine können locker werden.

Letzte Kontrolle – Schnappen Sie sich das Gelenk. Versuchen Sie, damit zu wackeln. Leichtes Spiel ist normal – Gabelgelenke sind keine Präzisionslager. Wenn es klirrt, ist Ihr Stift zu klein. Rufen Sie uns an.
