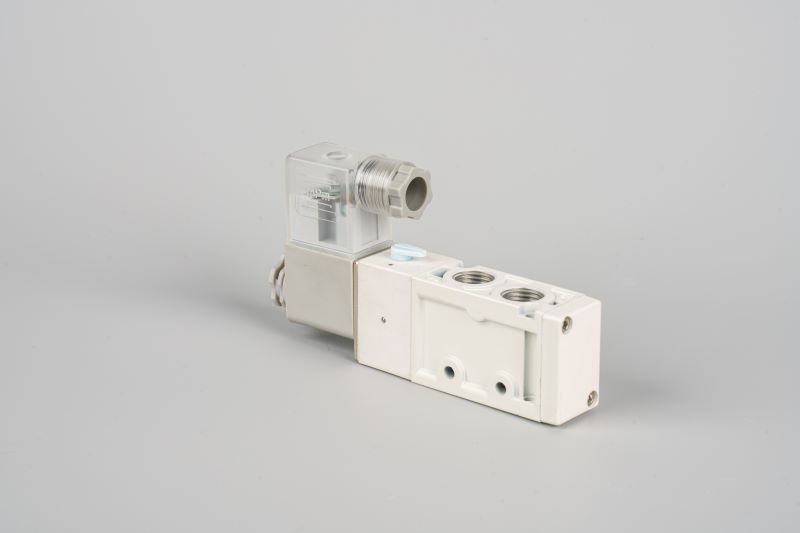

Magnetventil

Magnetventil

Struktureller Aufbau: Magnetventile bestehen hauptsächlich aus elektromagnetischen Spulen, Ventilkern, Ventilsitz, Federn usw. Die elektromagnetische Spule ist um den Ventilkern gewickelt und erzeugt bei Erregung ein Magnetfeld. Der Ventilkern bewegt sich unter der Wirkung von Magnetkraft und Federkraft geradlinig. Der Ventilsitz sorgt für die Abdichtung und Unterstützung des Ventilkerns.

○ Durchmesserbereich: Verschiedene Spezifikationen von einigen Millimetern bis zu mehreren Zehn Millimetern sind verfügbar, z. B. 6 mm, 10 mm, 25 mm usw. Die Größe kann gemäß den tatsächlichen Durchflussanforderungen ausgewählt werden.

○ Arbeitsdruck: Magnetbetriebene Ventil kann sich an verschiedene Druckbereiche anpassen, von niedrigem Druck von einigen kPa bis zu einem hohen Druck von mehreren MPa, wie z.

○ Arbeitstemperatur: Abhängig von verschiedenen Anwendungsumgebungen gibt es verschiedene Modelle, die für niedrige Temperaturen (-40 ℃) bis hohe Temperaturen (200 ℃) geeignet sind, wie z. B. normaler Temperaturtyp (-10 ℃ - 60 ℃), hoher Temperaturtyp (100 ℃ - 200 ℃).

○ Stromversorgungsspannung: Zu den häufig verfügbaren Spannungen gehören DC 12 V, 24 V, AC 110 V, 220 V usw. Die Auswahl kann gemäß den Bedingungen vor Ort der Stromversorgung getroffen werden.

● Materialauswahl: Die Ventilkörpermaterialien umfassen Edelstahl, Messing und Kunststoff. Edelstahl ist korrosionsbeständig und für harte Umgebungen und korrosive Flüssigkeiten geeignet. Messing hat niedrigere Kosten und eine gute Leitfähigkeit und Wärmeleitfähigkeit. Kunststoff ist leicht, kostengünstig und für einige Gelegenheiten geeignet, bei denen Gewicht und Kosten empfindlich sind.

Arbeitsprinzip:

● Normal geschlossenes Magnetventil: Wenn nicht angetrieben wird, hält die Federkraft den Ventilkern fest gegen den Ventilsitz, wodurch sich das Ventil in einem geschlossenen Zustand befindet und den Flüssigkeitsfluss verhindert. Wenn die Magnetspule mit Energie versorgt wird, überwindet das erzeugte Magnetfeld die Federkraft und hebt den Ventilkern an, öffnet das Ventil und lässt die Flüssigkeit fließen. Wenn die Leistung abgeschnitten wird, verschwindet das Magnetfeld und die Federkraft gibt den Ventilkern in seine ursprüngliche Position zurück und schließt das Ventil.

● Normalerweise öffnetes Magnetventil: Im Gegensatz zum normalverzügten Typ befindet sich das Ventil in einem offenen Zustand, sodass die Flüssigkeit frei fließen kann. Wenn die elektromagnetische Kraft energetisiert ist, bewegt sie den Ventilkern, schließt das Ventil und schneidet den Flüssigkeitsübergang ab.

Spezifikation des Magnetventils:

ProduktBesonderheit:

● Schnelle Reaktion: Der Ventilkern bewegt sich angetrieben durch elektromagnetische Kraft mit einer extrem kurzen Reaktionszeit, die normalerweise zwischen einigen Millisekunden und mehreren zehn Millisekunden liegt. Magnetventile ermöglichen eine schnelle Ein-Aus-Steuerung der Flüssigkeit und erfüllen die Echtzeitanforderungen des Systems.

● hohe Zuverlässigkeit: Die Struktur ist einfach, mit wenigen beweglichen Teilen, wodurch die Wahrscheinlichkeit von Fehlern verringert wird. Nach strikten Qualitätsprüfungs- und Zuverlässigkeitstests kann ein Magnetventil während des langfristigen kontinuierlichen Betriebs eine stabile Leistung aufrechterhalten.

● Präzise Steuerung: Das magnetbetätigte Ventil kann das Ein-/Ausschalten und den Flüssigkeitsfluss präzise steuern. Durch die Anpassung der Stromgröße der elektromagnetischen Spule oder des Impulssignals kann außerdem eine präzise Regulierung des Durchflusses erreicht werden.

● Einfache Installation und Wartung: Das Magnetventil ist klein und verfügt über mehrere Installationsmethoden, die eine direkte Installation auf der Pipeline ermöglichen. Wartung ist einfach; Es sind nur regelmäßige Überprüfungen des Status der elektromagnetischen Spule und der Dichtungen erforderlich, und bei Bedarf können Ersatz vorgenommen werden.

● Starke Kompatibilität: Magnetbetriebenes Ventil kann in verschiedene Automatisierungssteuerungssysteme integriert werden, z. B. SPS (Programmierlogik -Controller) und DCS (Distributed Control System), um eine Fernbedienung und den automatischen Betrieb zu erreichen.

● Industrielle Automatisierung: In pneumatischen und hydraulischen Systemen werden Magnetventile verwendet, um die Bewegung von Zylindern und Ölzylindern zu steuern und so den automatischen Betrieb mechanischer Geräte wie automatisierter Produktionslinien und Roboter zu ermöglichen.

● Medizinische Geräte: In medizinischen Instrumenten wird ein Magnetventil verwendet, um den Fluss von Gasen und Flüssigkeiten wie Beatmungsgeräte und Blutanalyse genau zu kontrollieren.

● HLK: Es steuert die Zirkulation von Kältemitteln, heißem Wasser und kaltem Wasser, um die Temperatur- und Feuchtigkeitsregulierung wie zentrale Klimaanlagen, Kühlschränke und Klimaanlagen zu erreichen.

● Automobilindustrie: In den Bremssystemen, Kraftstoffeinspritzsystemen und Abgasemissionskontrollsystemen von Automobilen von Automobilen wird das beteiligte Ventil die Leistung und Sicherheit von Automobilen verbessert.

● Wasseraufbereitung: Bei Abwasserbehandlungs- und Wasserversorgungssystemen wird ein Magnetventil verwendet, um die Ein-Aus- und Durchflussregulierung des Wasserflusses zu kontrollieren, wodurch die rationale Nutzung und Behandlung von Wasserressourcen erreicht wird.
