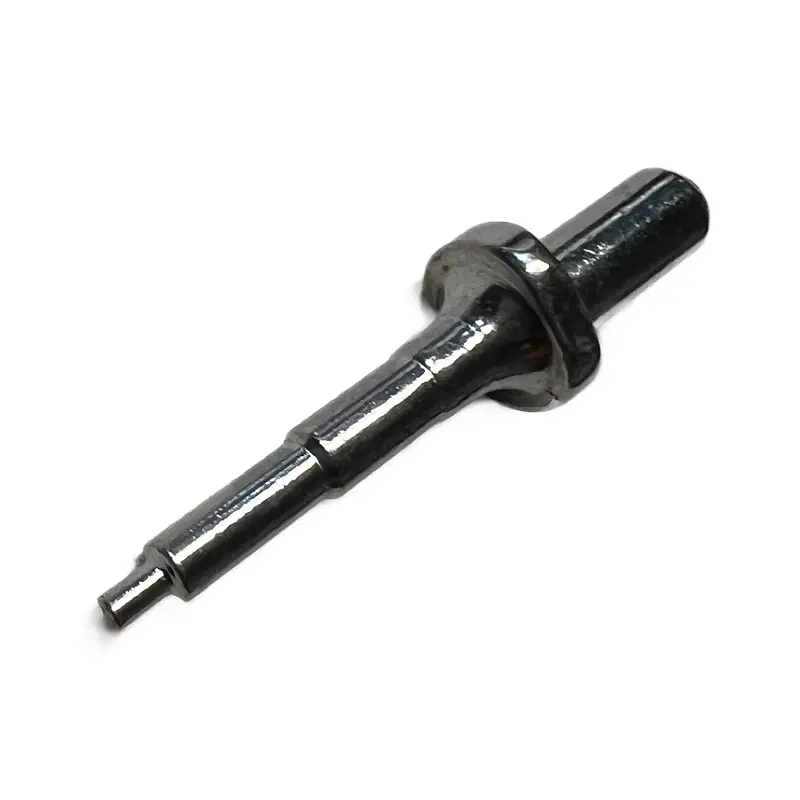

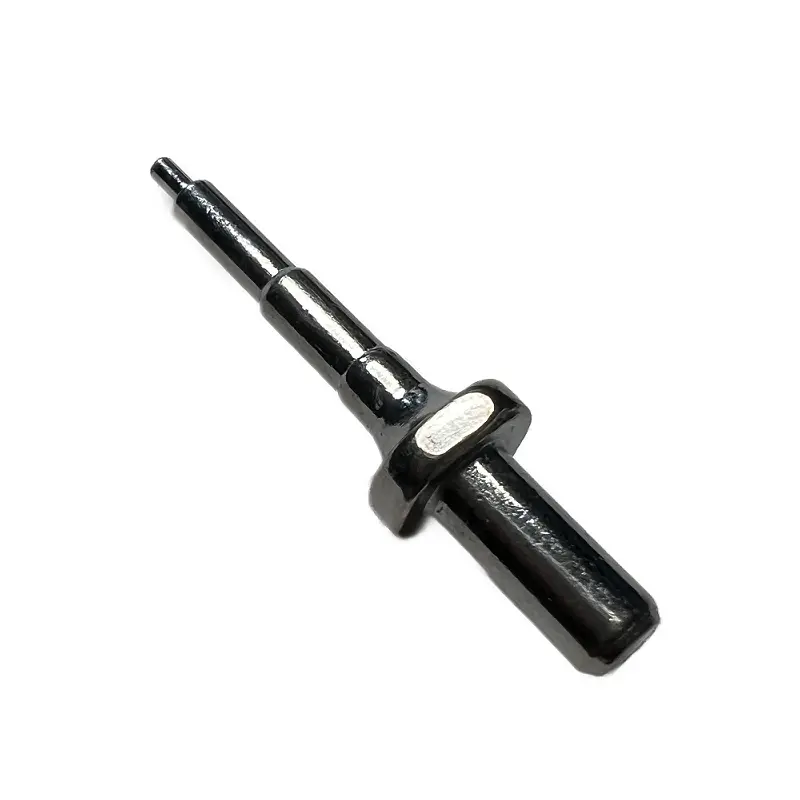

Wellenstift im Stufendesign zur Tiefenkontrolle

Der hochwertige Schaftstift im Stufendesign des Metallherstellers Qimao zur Tiefenkontrolle verfügt über einen abgestuften Durchmesser entlang seiner Länge. Der Abschnitt mit dem größeren Durchmesser – als Stufe oder Schulter bezeichnet – wird auf eine präzise Breite und Konzentrizität bearbeitet. Wenn der Stift in eine Gehäusebohrung getrieben wird, berührt die Stufe die Gehäusefläche. Dadurch entsteht ein wiederholbarer Tiefenanschlag, sodass keine separaten Abstandshalter oder manuelle Messungen während der Montage erforderlich sind. Der Abschnitt mit kleinerem Durchmesser (Pilot) führt das Einführen und stellt die Lager- oder Drehfläche bereit. Stufen- und Führungsdurchmesser werden nach der Wärmebehandlung geschliffen, um Toleranzen innerhalb von ±0,05 zu halten. Für eine gleichmäßige Passform wird die Oberflächenbeschaffenheit auf 16 Ra oder besser gehalten.

Produktparameter (Spezifikation)

Produktmerkmal

· Präzisionsstufe zur Tiefenkontrolle

Der Step Design Shaft Pin fungiert als mechanischer Anschlag. Sobald er die Gehäusefläche berührt, stoppt der Stift – keine Unterlegscheiben, kein Messen. Jedes Mal wiederholbare Tiefe. Stufenfläche im Quadrat innerhalb von 0,0002 Zoll geschliffen.

· Hartgeschliffene Oberflächen

Durchgehärtet auf 58–62 HRC, dann spitzenlos geschliffen. Der Durchmesser beträgt ±0,0005 Zoll. Oberflächengüte bei 16 Ra. Lässt sich ohne Abrieb in die Buchsen schieben. Hält Millionen von Zyklen.

· Groove-Optionen zur Aufbewahrung

Fügen Sie in der Nähe der Spitze eine Sprengringnut hinzu, um den Stift zu fixieren. Fügen Sie hinter der Stufe eine O-Ring-Nut hinzu, um Schmutz abzudichten. In einer Aufspannung bearbeitet, damit die Konzentrizität eng bleibt.

· Mehrere Materialauswahlmöglichkeiten

52100 Lagerstahl für hohen Verschleiß. 4140 für Zähigkeit. 17-4 PH Edelstahl für Korrosionsbeständigkeit. 440C für Härte in nassen Umgebungen. Wählen Sie aus, was zu Ihrer Anwendung passt.

· Die Geradheit wird innerhalb von 0,001 Zoll pro Fuß gehalten

Verbogene Stifte verklemmen und verschleißen die Gehäuse ungleichmäßig. Wir richten jeden Stift nach dem Schleifen gerade. Beim Rollen auf einer Arbeitsplatte ist kein Wackeln zu erkennen. Die Installation fühlt sich von Anfang bis Ende reibungslos an.

· Abgeschrägte Pilotenspitze

Die Vorderkante ist keine scharfe Ecke. Eine 15-Grad-Fase führt den Stift in die Bohrung. Kein Spanmetall. Kein Kampf, um den Pin gerade zu starten. Kleines Detail, großer Unterschied am Fließband.

Anwendung

· Fixierstifte für die Vorrichtung

CNC-Werkstückhalterungen erfordern eine wiederholbare Positionierung. Der Wellenstift im Stufendesign zur Tiefenkontrolle lokalisiert die Bohrung und stoppt in der exakten Tiefe. Der Guss sitzt jedes Mal auf der richtigen Z-Höhe. Kein Bediener misst. Keine Unterlegscheiben.

· Führungsstifte für Matrizensatz

Prägematrizen benötigen eine Ausrichtung und einen Überlaufschutz. Die Stufenschulter berührt die Buchsenfläche. Verhindert, dass sich der Stempel selbst zerquetscht. Ersetzen Sie den Stift, wenn er abgenutzt ist, nicht die gesamte Führung.

· Gelenkwellen für Baugruppen

Einige rotierende Teile benötigen einen exakten Wellenüberstand. Der Stufenstift verhindert menschliches Versagen. Drücken Sie, bis der Schritt stoppt. Wird in Motorgestängen, Ventiltrieben und medizinischen Geräten verwendet.

· Spritzgusskomponenten

Formkerne und Schieber erfordern eine präzise Tiefe der Teilegeometrie. Der Stufenstift legt die Kernposition fest. Keine Anpassungen während der Formeinrichtung. Konsistente Teilewandstärke Schuss für Schuss.

· Hydraulische Ventilkörper

Schieberventile benötigen Wellen, die an exakten Positionen anhalten, um die Flüssigkeitsanschlüsse auszurichten. Der Stufenstift steuert die Spulentiefe. Monteure raten nicht. Beim ersten Test fließen die Ventile ordnungsgemäß.

· Vorrichtungen und Messgeräte für die Automobilindustrie

Qualitätsprüfvorrichtungen verwenden Stufenstifte als Go/No-Go-Tiefenanschläge. Teil einlegen, Stift drücken, Spalt prüfen. Schnelle Pass/Fail-Entscheidungen in der Produktion. Keine Messuhren erforderlich.

· Roboter-End-of-Arm-Werkzeuge

Greifer und Werkzeugwechsler benötigen wiederholbare Befestigungspunkte. Stufenstifte fixieren die Werkzeugplatten im exakten Abstandsabstand. Roboter wechseln Werkzeuge, ohne die Aufnahmepositionen neu zu programmieren.

Produktionsdetails und Warum wir?

1. Wir schleifen den Step Design-Wellenstift für die Tiefenkontrolle im eigenen Haus auf spitzenlosen CNC-Maschinen. Das bedeutet, dass wir die Geradheit und den Durchmesser in derselben Werkstatt kontrollieren, in der wir die Rohlinge drehen.

2. Kein Versand von Teilen an einen Drittanbieter, der Ihr Los verliert.

3. Unsere Wärmebehandlung erfolgt in Chargen mit Härteprüfberichten für jeden Lauf. Wenn Sie eine nicht standardmäßige Schrittlänge benötigen – sagen wir 8,35 mm statt 8 mm – schrecken wir nicht zurück. Wir modifizieren unser Programm und führen es aus. 4. Die Lieferzeit für kundenspezifische Stufenstifte beträgt in der Regel 10–12 Werktage. Für Standardgrößen haben wir Rohlinge auf Lager und können Erdungsstifte innerhalb von 5 Tagen versenden.

5. Wir stellen auch vollständige Maßkontrollberichte mit KMG-Daten zu kritischen Merkmalen zur Verfügung. Kein Raten. Kein „nah genug“. Stecken Sie einfach Stecknadeln hinein, die genau dort anhalten, wo Sie sie vorgesehen haben.
