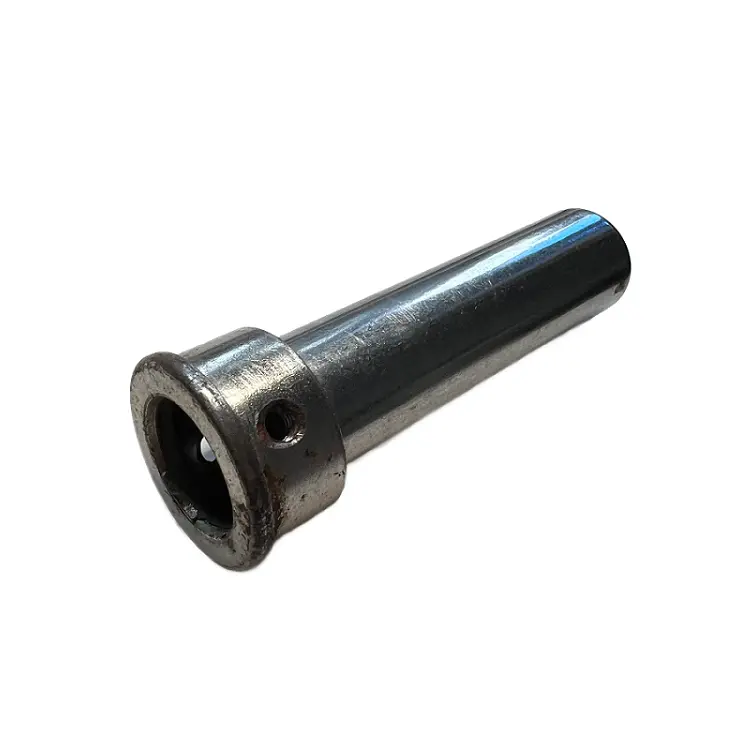

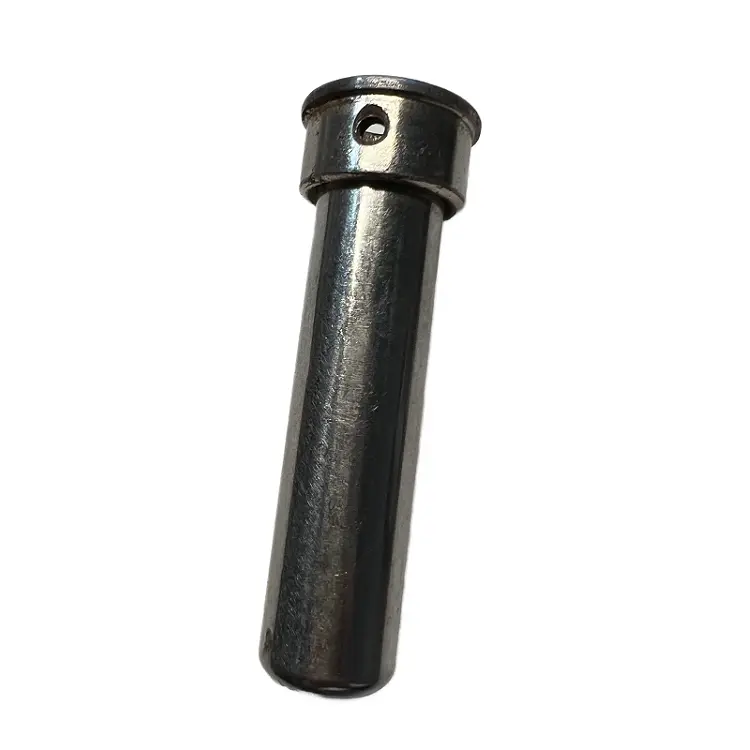

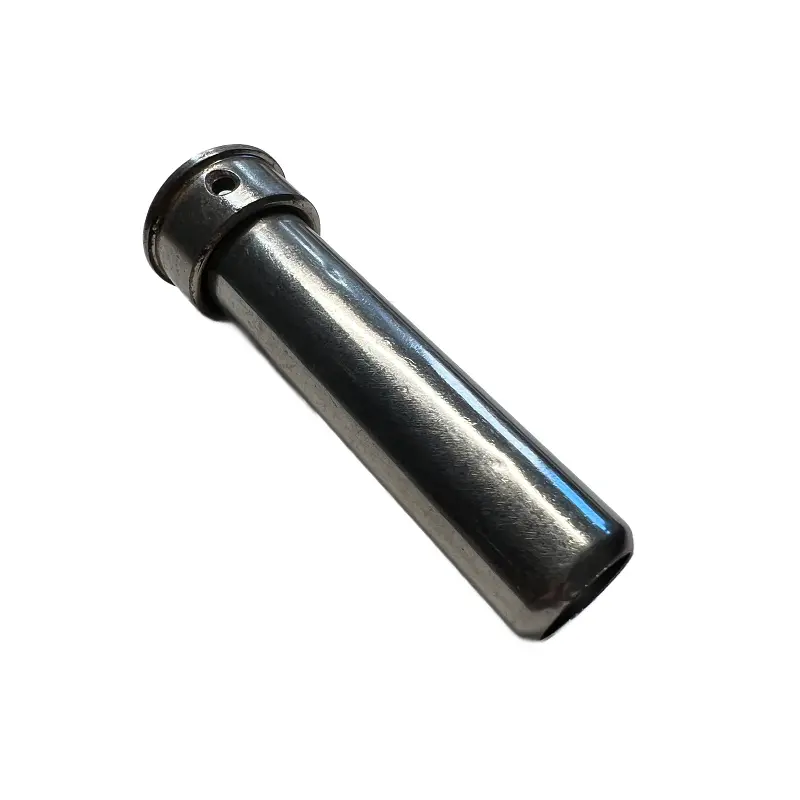

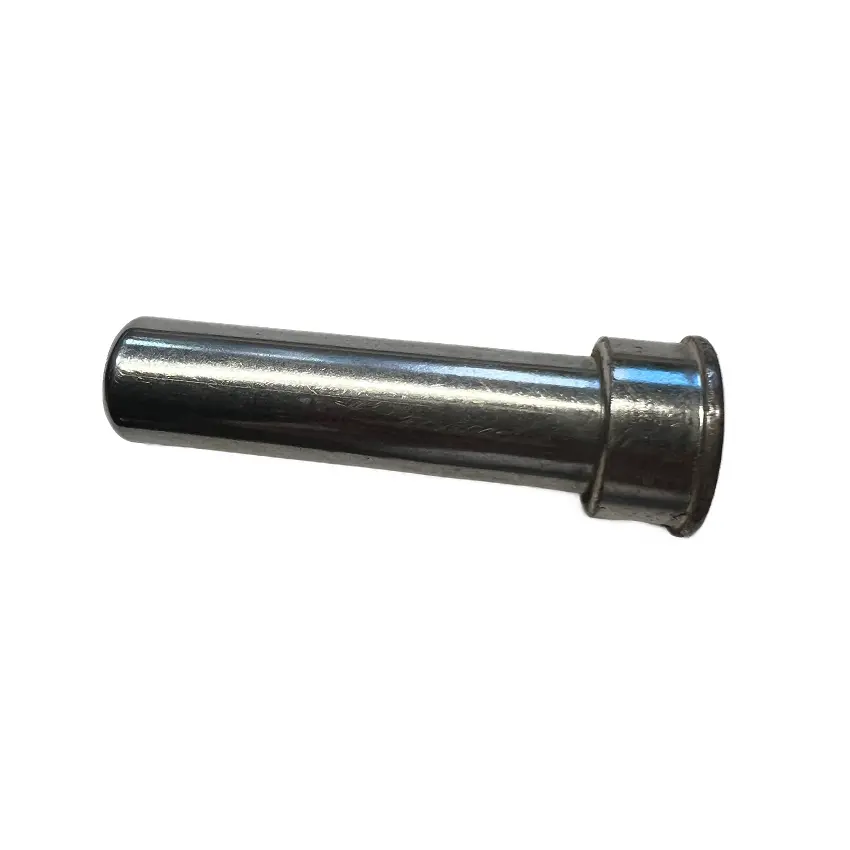

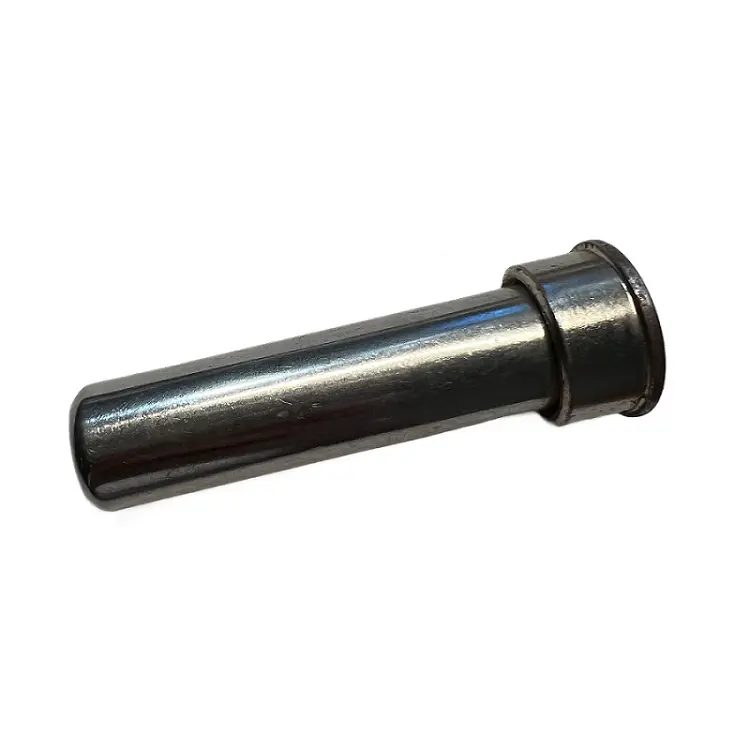

Ersetzen Sie den Hohlschulterstift mit Vollstiften durch ein Durchgangsloch

Der Qimao-Metallhersteller ersetzt massive Stifte mit hohlem Schulterstift und Durchgangsloch und ist ein direkter Ersatz für standardmäßige massive Schulterstifte. Außendurchmesser, Schulterhöhe und Gesamtlänge entsprechen den gängigen Massivstiftabmessungen. Der Unterschied liegt im Inneren – ein präzisionsgebohrtes Durchgangsloch entfernt unnötiges Material und lässt gleichzeitig genügend Wandstärke für normale Belastungen übrig.

Wir beginnen mit spitzenlos geschliffenem Stangenmaterial. Anschließend das Schulterprofil CNC-drehen und das Durchgangsloch in einer Aufspannung bohren. Dadurch bleibt das Loch innerhalb von 0,05 mm konzentrisch zum Außendurchmesser. Kein Wackeln. Bei Verwendung als Drehpunkt gibt es keine Probleme mit der außermittigen Ausrichtung.

Die Schulter dient als positiver Anschlag gegenüber dem Gegenstück. Der gerade Abschnitt unterhalb der Schulter bietet eine Auflagefläche zum Drehen oder Gleiten. Sie erhalten die gleiche Fixierfunktion wie ein Vollstift, jedoch mit deutlich geringerer Masse. Für Anwendungen wie Klappgestänge, Zugangsklappen oder kabelgeführte Scharniere bietet Ihnen dieses hohle Design auch einen integrierten Durchgang für Drähte oder kleine Schläuche.

Produktparameter (Spezifikation)

Produktmerkmal

• Direkter Austausch: Ersetzen Sie Hohlschulterstifte mit Hohlschulterstiften mit Durchgangsloch durch standardmäßige Massivschulterstifte – gleiche Außenabmessungen, keine Gehäusemodifikation erforderlich

• Durchgangsbohrung über die gesamte Länge spart je nach Durchmesser und Wandstärke 30–60 % Gewicht ein

• Loch und Außendurchmesser konzentrisch innerhalb von 0,05 mm – gebohrt und gedreht im gleichen CNC-Spannvorgang

• Mindestwandstärke, berechnet für Ihre tatsächlichen Scher- und Lagerlasten – keine Vermutungen

• Kostenlose technische Überprüfung – senden Sie uns Ihre Massivstiftzeichnung und Belastungsinformationen, wir empfehlen die Wandstärke

Anwendung

• Luft- und Raumfahrt-Zugangsplattenscharniere – Die Hohlschulterstifte mit Durchgangsloch ersetzen das Gewicht, ohne das Gehäuse neu zu konstruieren oder die Schraubenmuster zu ändern

• Aufhängungs-Pickups für Rennwagen – reduzieren die ungefederte Masse für besseren Reifenkontakt und schnellere Lenkreaktion

• Drehgelenke des zusammenklappbaren Fahrradrahmens – geringeres Gewicht erleichtert das Zusammenklappen, die rostfreie Option widersteht Spritzwasser

• Positionierungsarme für medizinische Geräte – weniger Gewicht, das Krankenschwestern und Ärzte täglich heben müssen

• Klappmesser- und Multitool-Drehgelenke – hohle Mitte ermöglicht den Durchgang von Gewindeschrauben zum Festklemmen

• Klapparme für Drohnen und UAVs – spart Gramm an jedem Drehpunkt und verlängert die Flugzeit bei Renn- und kommerziellen Drohnen

• Kabelführungsscharniere – verlegen Sie Sensorkabel oder Stromkabel durch die geschützte hohle Mitte

• Per Satellit einsetzbare Mechanismen – Masseneinsparungen sind bei knappen Budgets von entscheidender Bedeutung; hohles Titan oder Aluminium funktionieren gut

• Drehzapfen für den manuellen Drehmaschinenwechsel – leichteres Gefühl beim Bewegen des Zahnradbanjos, weniger Ermüdung bei Setup-Änderungen

• Labor-Klemmständer – leichter, wiederholt verstellbar, Durchgangsloch ermöglicht die Befestigung, um Verlust zu verhindern

• Motorhauben- und Kofferraumscharniere für Kraftfahrzeuge – rostfreie Hohlstifte sind rostbeständig und sparen ein paar Unzen pro Fahrzeug

• Drehpunkte für Trainingsgeräte – reduziert das Gesamtgewicht des Geräts beim Transport und Transport in Fitnessstudios

• Bootslukenscharniere – Führen Sie eine Sicherheitsleine durch das Loch, damit der Stift nicht über Bord fallen kann

• Bewegliche Stufen des 3D-Druckers – weniger bewegte Masse reduziert Klingeln und Geisterbilder bei hohen Druckgeschwindigkeiten

• Schusswaffen-Abzugs- und Hammerstifte – hohle Enden ermöglichen die Entfernung spezieller Werkzeuge, ohne den Rahmen anzutreiben und zu beschädigen

• Förderrollen-Stummelwellen – geringere Rotationsträgheit bedeutet schnelleres Starten/Stoppen und weniger Bandverschleiß

• Kamera-Rig und Gimbal-Drehpunkte – leichtere Stifte bedeuten, dass Gimbal-Motoren weniger Batteriestrom verbrauchen und kühler laufen

• Motorradhebel schwenkbar – spart ein paar Gramm pro Hebel und verringert spürbar die Ermüdung des Fahrers bei langen Fahrten

• Kippmechanismen für Bürostühle – reduziert das Montagegewicht für Fabrikarbeiter und die Versandkosten für Möbelunternehmen

Installationsanleitung

1. Entfernen Sie den vorhandenen massiven Stift. Reinigen Sie das Loch in beiden Verbindungsteilen.

2. Überprüfen Sie, ob der Durchmesser des Hohlschulterstifts mit durchgehendem Loch zum Ersetzen von Vollstiften mit der Senkung oder Aussparung in Ihrem Teil übereinstimmt. Die Schulter sollte bündig oder leicht unter der Oberfläche sitzen – niemals hervorstehend.

3. Führen Sie den geraden Abschnitt des Hohlstifts durch das erste Gegenstück und dann durch das zweite ein. Das Durchgangsloch sollte in die Richtung zeigen, in die Sie später ein Kabel oder Werkzeug verlegen.

4. Drücken oder klopfen Sie leicht, bis die Schulter die Passfläche berührt. Nicht direkt auf die Schulterkante hämmern. Verwenden Sie einen Schonhammer oder ein Presswerkzeug, das die gesamte Schulterfläche berührt.

5. Für Slip-Fit-Anwendungen ist am gegenüberliegenden Ende möglicherweise ein Sicherungsring oder eine Stellschraube erforderlich. Wir empfehlen, Hohlstifte nicht tiefer als das 2-fache des Stiftdurchmessers einzupressen – die dünne Wand kann zusammenbrechen.

6. Überprüfen Sie nach der Installation, dass sich der Stift nicht dreht, obwohl er nicht rotieren sollte. Wenn eine Drehung erforderlich ist, stellen Sie sicher, dass das Spiel 0,02–0,05 mm beträgt.
