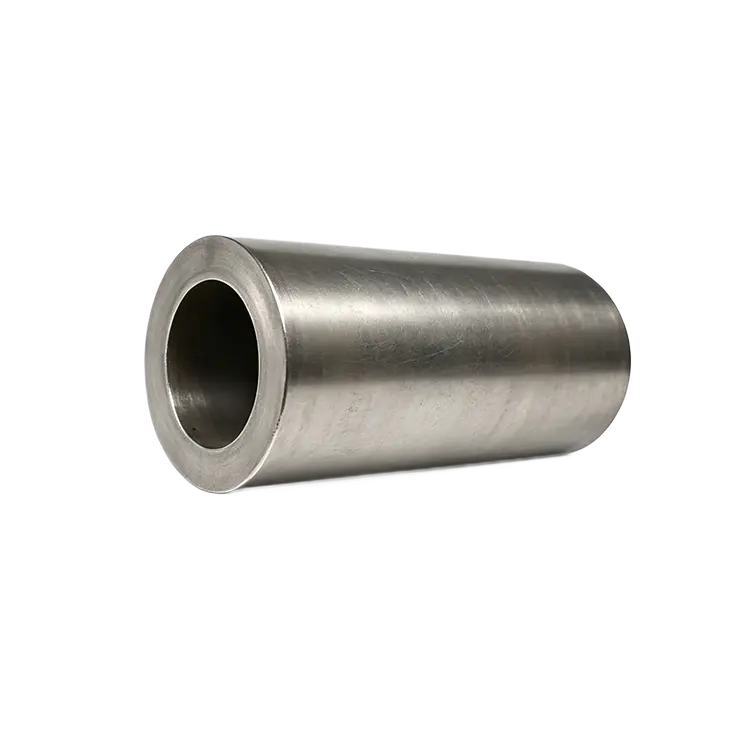

Präzisions-Hohlwellenbuchse aus Stahl für Automatisierungsgeräte

Als professioneller Lieferant bietet der Metallhersteller Qimao hochwertige Präzisions-Hohlwellenbuchsen aus Stahl für Automatisierungsgeräte an. Der Hohlkern reduziert das Gewicht im Vergleich zu Vollwellen um etwa 40 %, was zu einer längeren Lebensdauer Ihrer Servomotoren beiträgt. Keine abblätternde Beschichtung. Keine losen Toleranzen, die Schmutz eindringen lassen. Nur eine Stahlbuchse, die ihre Geometrie auch nach einer Million Zyklen beibehält. Installieren Sie es und vergessen Sie es für eine Weile.

Produktparameter (Spezifikation)

Produktmerkmal

· Durchgehärteter Stahl, nicht nur oberflächengehärtet – Präzisions-Hohlwellenbuchsen aus Stahl für Automatisierungsgeräte. Hohle Abschnitte biegen sich stärker als massive Abschnitte, sodass eine dünne einsatzgehärtete Schicht nicht lange hält. Wir härten durchgehend aus (HRC 55–60). Die Bohrung verhindert Riefenbildung durch sich hin- und herbewegende Wellen und der Außendurchmesser verformt sich bei seitlicher Belastung nicht. Es läuft noch lange ruhig, nachdem sich billigere Buchsen abgenutzt haben.

· Innen- und Außendurchmesser werden in einem Aufbau geschliffen – Die meisten Buchsen werden zuerst am Außendurchmesser und dann am Innendurchmesser geschliffen. Das führt zu Konzentrizitätsfehlern. Wir schleifen beide Durchmesser im gleichen Aufspannzyklus, sodass die Wandstärke gleichmäßig innerhalb von 0,01 mm bleibt. Ihre lineare Bewegung bleibt gerade. Kein Schaukeln. Keine Bindung. Einfach vorhersehbare Bewegung Zyklus für Zyklus.

· Leichtes Hohldesign ohne Festigkeitsverlust – Wir haben Material aus der Mitte entfernt, nicht von der Wand. Der Hohlkern reduziert das Gesamtgewicht um etwa 40 % im Vergleich zu Vollwellen, was wichtig ist, wenn Ihr Automatisierungsarm tausende Male pro Tag zyklisch arbeitet. Weniger Trägheit bedeutet, dass Ihr Servomotor weniger arbeitet und die Positionierung klar bleibt.

Anwendung

Pick-and-Place-Automatisierungsarme – Präzisions-Hohlwellenbuchse aus Stahl für Automatisierungsgeräte, die als Hauptdrehlagerbuchse an Drehantrieben verwendet wird. Das hohle Design führt ein Sensorkabel durch die Mitte und hält die Drähte aus dem Bewegungspfad fern. Die Präzisions-ID sorgt dafür, dass die vertikale Hubbewegung ohne Blockierung gerade bleibt, selbst bei 80 Zyklen pro Minute auf Hochgeschwindigkeits-Montagelinien.

· Linearführungsgehäuse für leichte Portale – montiert in Aluminiumgehäuseblöcken, bei denen es auf jedes Gramm ankommt. Die Hohlwellenbuchse trägt radiale Belastungen und ermöglicht gleichzeitig den Durchgang einer Pneumatikleitung oder eines Kabelbaums durch die Mitte. Saubereres Maschinenlayout und weniger bewegliche Teile, die mit der Zeit hängen bleiben oder verschleißen.

· Nockenstößelanwendungen in Verpackungsmaschinen – Wird als stationäre Buchse in einem rotierenden Nockenarm verwendet. Die durchgehärtete Bohrung übernimmt die oszillierende Bewegung eines Drehzapfens aus gehärtetem Stahl, ohne dass ovaler Verschleiß entsteht. Die typische Lebensdauer verdoppelt sich im Vergleich zu einsatzgehärteten Buchsen in kontinuierlich laufenden Verpackungslinien.

· End-of-Arm-Werkzeugwechsler – Dient als Ausrichtungs- und Lastlagerbuchse in Schnellwechselkupplungen. Die hohle Mitte lässt Platz für pneumatische Anschlüsse oder elektrische Stifte. Durch die hohe Konzentrizität wird sichergestellt, dass das Werkzeug jedes Mal, Schicht für Schicht, innerhalb von 0,02 mm wieder an der gleichen Position befestigt wird, ohne dass eine manuelle Neukalibrierung erforderlich ist.

Wie zu verwenden

Die korrekte Installation einer Präzisions-Hohlwellenbuchse aus Stahl für Automatisierungsgeräte erfordert ein paar einfache Schritte: Überprüfen Sie zunächst Ihre Gehäusebohrung auf Grate oder Ablagerungen. Die Buchse sollte mit leichtem Eingriff hineingedrückt werden – normalerweise 0,01 mm bis 0,02 mm fester als der Außendurchmesser der Buchse. Verwenden Sie eine Presse, keinen Hammer. Drücken Sie nur auf den Außenring, niemals auf die dünne Wand. Stellen Sie sicher, dass die passende Welle eine glatte, geschliffene Oberfläche (Ra 0,4 μm oder besser) und scharfe Kanten aufweist. Schieben Sie die Welle zunächst von Hand hinein, um die Ausrichtung zu bestätigen. Wenn es fest sitzt, bevor die Buchse sitzt, ist etwas falsch ausgerichtet. Fügen Sie für oszillierende oder Hochgeschwindigkeitsanwendungen Fettnuten hinzu oder wählen Sie unsere vorgeschmierte Version. Um eine alte Buchse zu entfernen, drücken Sie sie von hinten mit einem Dorn heraus, der den Außenring und nicht die dünne Wand berührt. Ersetzen Sie ihn, wenn Sie seitliches Spiel spüren oder sichtbare Verschleißspuren in der Bohrung sehen.

Produktionsdetails

Das Material der Präzisions-Hohlstahlwellenbuchsen für Automatisierungsgeräte besteht aus kohlenstoffreichem Lagerstahl der Güteklasse GCR15, dem gleichen Material, das auch in Präzisionslagern verwendet wird. Die Härte beträgt HRC 55 bis 60, durchgehärtet, nicht nur eine dünne Haut. Die Konzentrizität zwischen Innen- und Außendurchmesser bleibt innerhalb von 0,01 mm, da wir beide Durchmesser in der gleichen Aufspannung schleifen. Die Oberflächengüte der Bohrung und des Außendurchmessers beträgt nach dem spitzenlosen Schleifen Ra 0,2 bis 0,4 μm. Die Wandstärkenschwankung wird auf maximal 0,01 mm beschränkt, sodass keine dünnen Stellen unter Last zusammenbrechen. Standardbohrungsgrößen beginnen bei 8 mm und reichen bis zu 25 mm. Sonderlängen bis zu 300 mm verfügbar, Lieferzeit ca. 12 bis 18 Werktage. Auch mit spiralförmigen Fettrillen oder einem PTFE-beschichteten Innendurchmesser für Trockenlaufanwendungen erhältlich.
