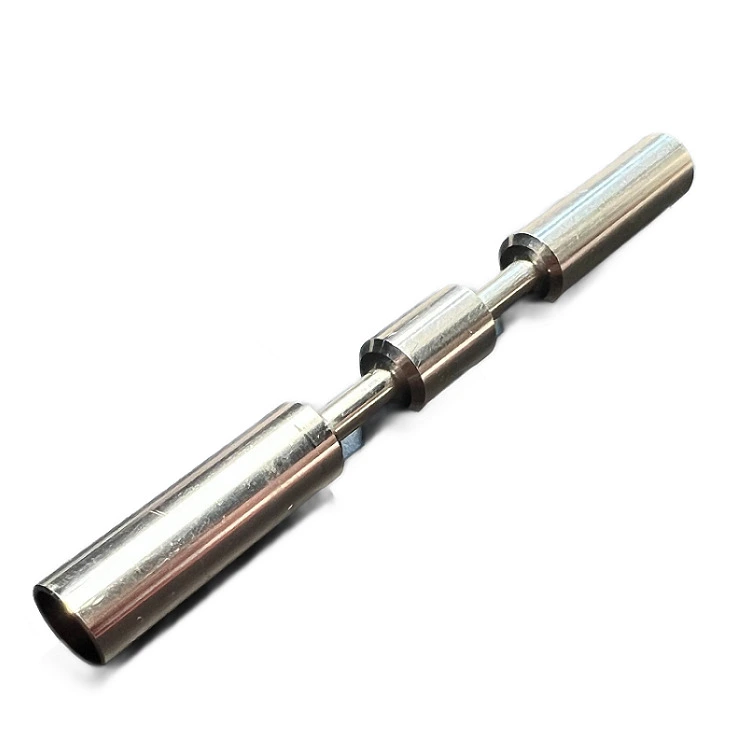

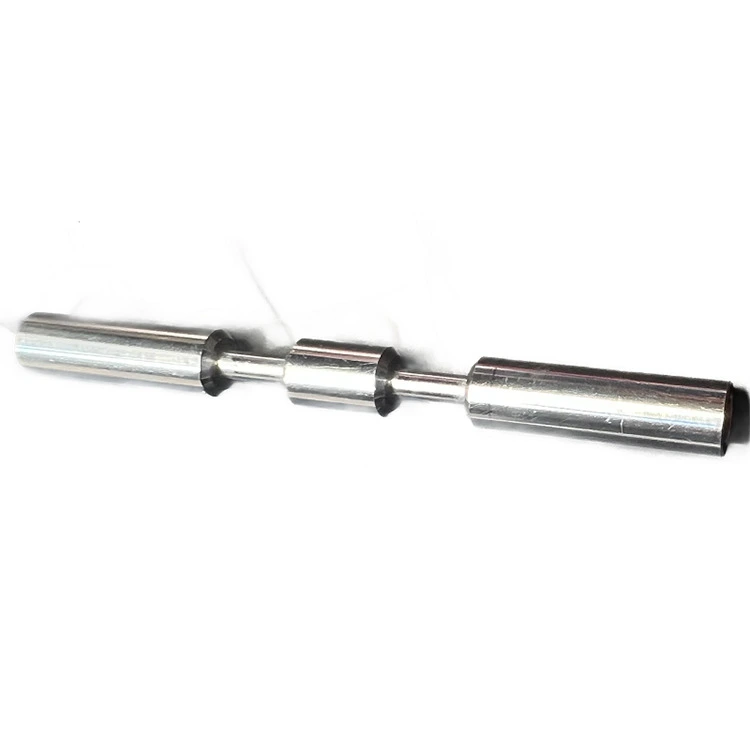

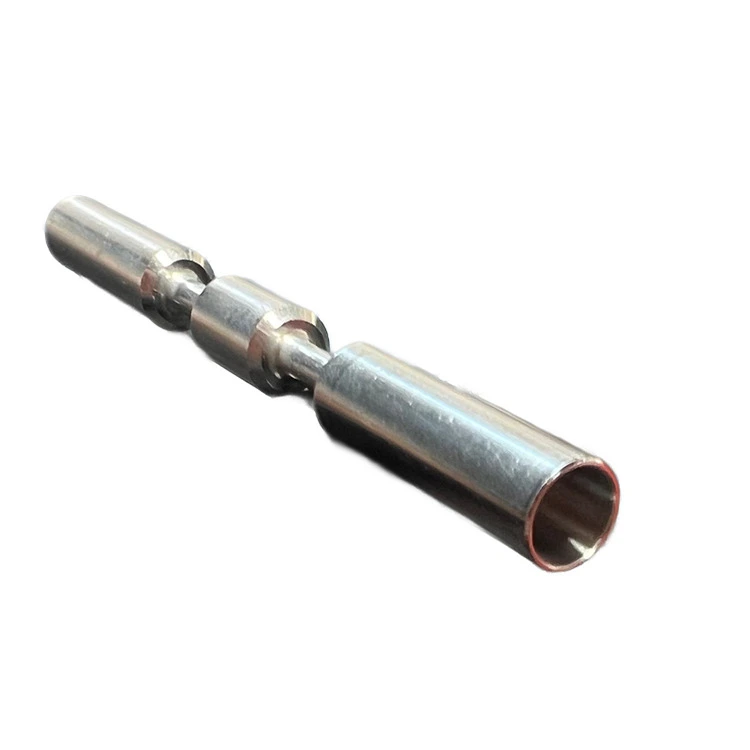

Einteiliger hohler Stufenscharnierstift aus Aluminium

Der einteilige hohle abgestufte Scharnierstift aus Aluminium des Metallherstellers Qimao bleibt unter Last gerade, wiegt etwa die Hälfte eines Stahlstifts und bewältigt immer noch wiederholtes Schwenken, ohne das Loch zu verstopfen. Das abgestufte Design verhindert, dass der Stift nach der Installation seitlich verrutscht. Der Hohlkern hilft, wenn Sie einen Draht durch die Scharnierachse verlegen müssen oder einfach zusätzliche Gramm einsparen möchten. Dies ist keine dekorative Anstecknadel. Es ist eine funktionale Komponente für alles, was sich schwingt, faltet oder um eine feste Achse dreht.

Produktparameter (Spezifikation)

Produktmerkmal

1. Ein Stück, keine Gelenke Der gesamte einteilige hohle Stufenscharnierstift aus Aluminium wird aus einer Aluminiumstange geschnitten. Kein Schweißen. Kein Kleber. Nichts, was später auseinanderbrechen könnte.

2. Innen hohl Wir bohren ein Loch in die Mitte. Dadurch wird der Stift leichter. Bei Bedarf können Sie auch einen Draht hindurchführen.

3. Stufenform Der Stift hat breitere Abschnitte, die wie Anschläge wirken. Sie verhindern, dass der Stift im Scharnier seitlich verrutscht. Keine zusätzlichen Clips oder Unterlegscheiben.

4. Aluminiummaterial Es rostet nicht. Auch draußen im Regen oder in der Nähe des Ozeans. Bleibt auch Jahre später glatt und lässt sich leicht entfernen.

5. Glatte Oberfläche Der Stift dreht sich frei im Scharnierrohr. Kein Quietschen. Sie müssen es nicht einfetten, es sei denn, Sie möchten es.

Nutzungsszenarien

1. Schranktüren in Küchen und Badezimmern Der einteilige, hohle Stufenscharnierstift aus Aluminium ist leicht, sodass sich die Tür leichter anfühlt. Die Stufen verhindern, dass es herausfällt, wenn Sie die Tür seitlich öffnen. Kein Rost durch Feuchtigkeit.

2. Außentore auf Bauernhöfen Stahlstifte rosten und bleiben stecken. Dies hier nicht. Regen und Staub können ihm nichts anhaben. Sie können das Tor auch später noch abnehmen, wenn Sie einen Pfosten befestigen müssen.

3. Zusammenklappbare Trainingsgeräte Zusammenklappbare Laufbänder und Stepper benötigen einen Stift, der an Ort und Stelle bleibt. Die abgestuften Schultern verhindern ein seitliches Abdriften. Der Hohlstift sorgt außerdem dafür, dass sich die Maschine leichter bewegen lässt.

4. Drohnen-Kardanringe und Kamerahalterungen In der Luft zählt jedes Gramm. Die Hohlbohrung spart Gewicht. Manche Leute verlegen Drähte durch die Mitte. Die Schritte helfen dabei, den Stift während der Montage zu zentrieren.

5. Bootsluken und Bootstüren Salzwasser tötet Stahlstifte. Dieser überlebt. Keine roten Rostflecken auf weißen Bootsdecks. Der Stift fällt nicht heraus, wenn Sie die Luke gerade nach oben heben.

Installationsanleitung

1. Legen Sie den einteiligen hohlen Stufenscharnierstift aus Aluminium auf eine ebene Fläche, wobei die Gelenke ausgerichtet sind. Stellen Sie sicher, dass sich kein Schmutz oder altes Fett in den Läufen befindet, bevor Sie den Stift einsetzen.

2. Schieben Sie den abgestuften Scharnierstift von einem Ende her hinein. Die größeren Stufenabschnitte stoppen automatisch, wenn sie auf den ersten Scharniergelenkpunkt treffen. Schlagen Sie nicht auf den Stift. Es sollte mit leichtem Fingerdruck hineingehen.

3. Drücken Sie, bis die letzte Stufe am letzten Knöchel anliegt. Der Stift ist vollständig eingerastet, wenn beide Enden bündig sind oder relativ zu den äußeren Scharnierblättern leicht zurückgesetzt sind.

4. Überprüfen Sie, ob seitliches Spiel vorhanden ist, indem Sie versuchen, den Stift mit einem kleinen Schraubendreher axial zu verschieben. Ein richtig abgestufter Stift bewegt sich nicht mehr als 0,2 mm. Wenn es sich weiter bewegt, stimmen die Stufenpositionen nicht mit Ihrem Scharnier überein.

5. Bei Scharnieren, die einen Halteclip benötigen, stecken Sie einen Spannstift oder Splint durch das optionale Querloch am kleinen Ende. Biegen Sie den Scharnierstift selbst nicht.
