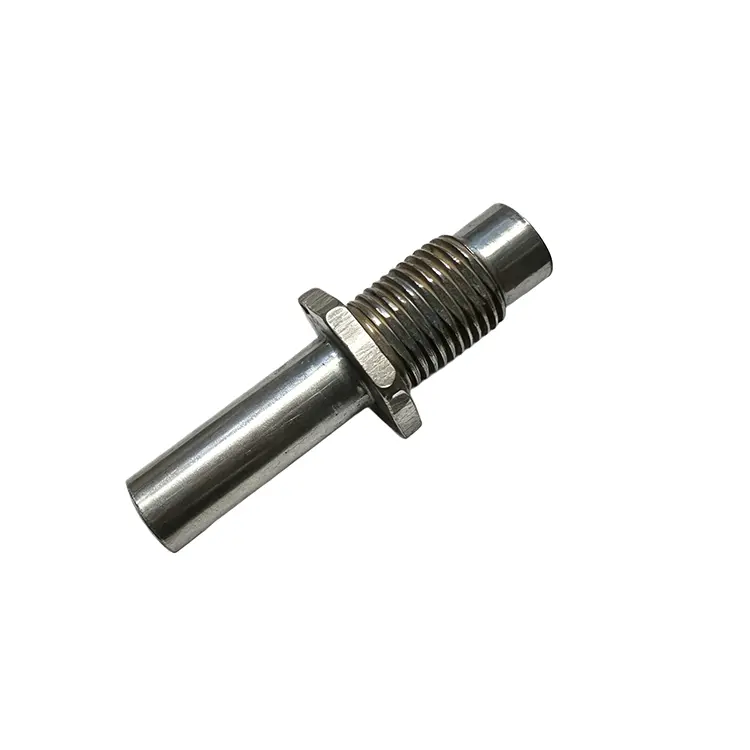

Gabelkopfstift mit Hohlkopf

Dieser Gabelkopfstift mit Hohlkopf vom Metallhersteller Qimao ersetzt massive Gabelkopfstifte in gewichtsempfindlichen Verbindungen. Der Kopf ist durchbohrt und nicht massiv. Der Schaft behält aus Gründen der Scherfestigkeit seinen vollen Durchmesser. Sie erhalten die gleiche Tragfähigkeit wie ein Standard-Gabelkopfbolzen, jedoch bei deutlich geringerer Masse.

Der Kopfdurchmesser entspricht den standardmäßigen Gabelkopfbolzenabmessungen, sodass vorhandene Gabeln und Halterungen ohne Modifikation funktionieren. Die Schaftlänge von der Unterkopf- bis zur Querbohrung richtet sich nach gängigen Bruch- und metrischen Maßen. Wir fertigen auch Sonderlängen für nicht standardmäßige Baugruppen.

Produktparameter (Spezifikation)

Produktmerkmal

• Das Produkt reduziert das Gewicht – typischerweise 20 % bis 35 % leichter als Stifte mit massivem Kopf

• Gleicher Schaftdurchmesser und gleiche Scherfestigkeit wie Standard-Gabelkopfbolzen – kein Lastkompromiss

• Die Kopfhöhle nimmt einen Sicherheitsdraht oder eine Halteschnur zur sekundären Retention auf

• Erhältlich in den Materialien 303 Edelstahl, 316 Edelstahl, 4140 wärmebehandelt und 7075 Aluminium

• Die Position der Querlöcher kann an Ihre Jochbreite angepasst werden

• Schafttoleranzen werden auf 0,02 mm gehalten, um eine gleichmäßige Passform zu gewährleisten

• Alle Kanten entgratet – keine scharfen Ecken an der Kopfhöhle

Anwendung

• Der Hersteller von Hohlkopf-Gabelkopfbolzen im Großhandel für Flugzeugsteuerungsgestänge – Querruder, Höhenruder, Seitenruder, bei denen jedes Gramm zählt

• Fahrwerkseinstellungen für Rennwagen – schnelle Änderung der Einstellungen ohne schwere Hardware

• Klappbare Armgelenke der Drohne – leichte Halterung für transportable UAVs

• Positionierungsschlösser für medizinische Geräte – reinigbarer Edelstahl mit Hohlkopf für Haltegurte

• Schnellspannstifte für die Takelage von Segelbooten – Edelstahl 316 ist beständig gegen Salzkorrosion

• Klappmechanismus für Wettkampffahrräder – Kopfhohlraum nimmt Halteschnur auf

• Gleitschirm- und Hängegleiter-Verbindungen – Sicherungsdraht durch Hohlkopf als Sicherung

• Wechselwerkzeuge für die industrielle Automatisierung – schneller Stiftwechsel ohne Werkzeug

• Theater-Takelage und Kulissenschlösser – leichte Stifte für die Sicherheit über Kopf

• Militärische Feldausrüstung – der hohle Kopf ermöglicht die Befestigung mit einem Trageband, um Verlust zu verhindern

• Motorrad-Schnellspanner für Sitz und Verkleidungsstifte – werkzeugloser Ausbau mit Haltegurt

• Kupplungen für landwirtschaftliche Geräte – korrosionsbeständige Option für die Lagerung im Freien

Installationsanleitung

1. Stecken Sie den Hohlkopf-Gabelkopfbolzen direkt durch das erste Jochohr, dann durch das Gegenstück und dann durch das zweite Jochohr. Der Kopf sollte außen am ersten Ohr anliegen.

2. Richten Sie das Querloch an der Spitze des Stifts mit dem Schlitz im Jochohr aus. Das Querloch muss hinter dem zweiten Ohr vollständig sichtbar sein.

3. Stecken Sie einen Splint durch das Querloch. Spreizen Sie die Schenkel des Splints, um ein Herausrutschen zu verhindern. Bei Sicherheitsdrahtanwendungen den Draht als sekundäre Retention durch den Hohlkopf schlingen.

4. Für den Einsatz im Flugzeug oder im Rennsport führen Sie außerdem den Sicherheitsdraht durch den hohlen Kopfhohlraum und befestigen Sie ihn an einem festen Punkt in der Nähe. Dadurch wird verhindert, dass der Stift herausfällt, selbst wenn der Splint versagt.

5. Überprüfen Sie, ob sich der Stift in den Jochösen frei dreht. Wenn nicht, prüfen Sie, ob Grate oder Fehlausrichtung vorhanden sind. Der Stift sollte fest sitzen und darf nicht eingeschlagen werden.

6. Gabelkopfstifte mit Hohlkopf, die Abnutzungserscheinungen am Kopf oder Schaft aufweisen, nicht wiederverwenden. Der Hohlkopf ist stabil, aber der Austausch ist im Vergleich zu einem defekten Gestänge kostengünstig.
