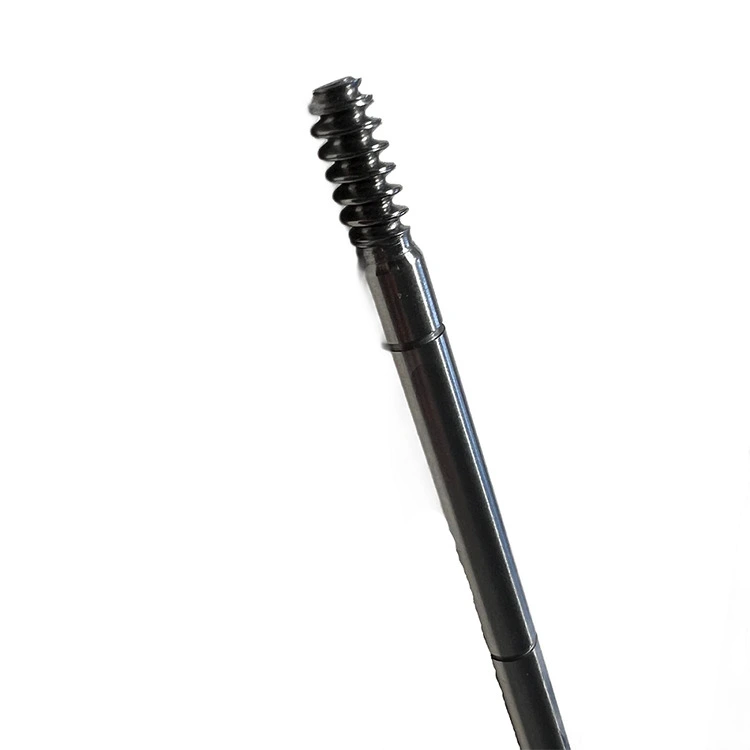

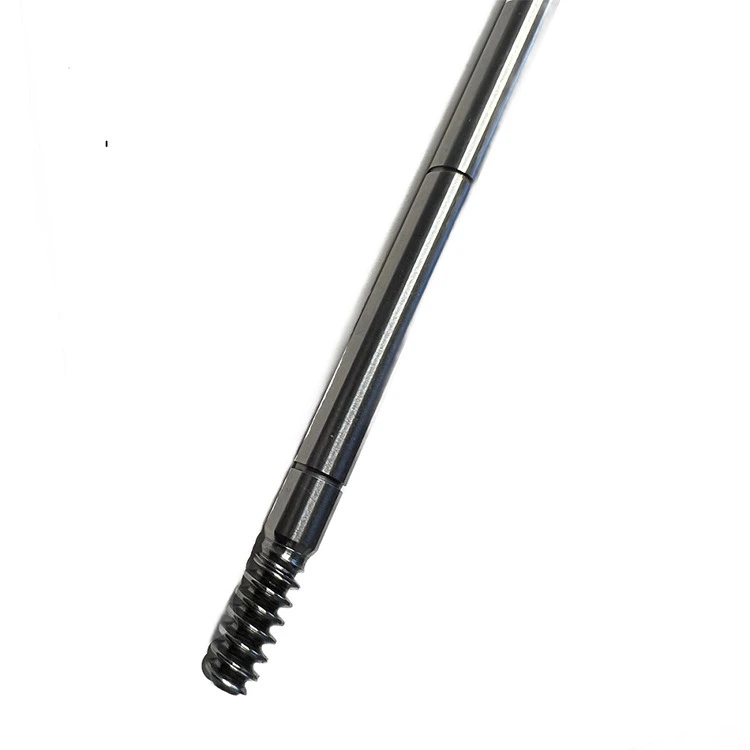

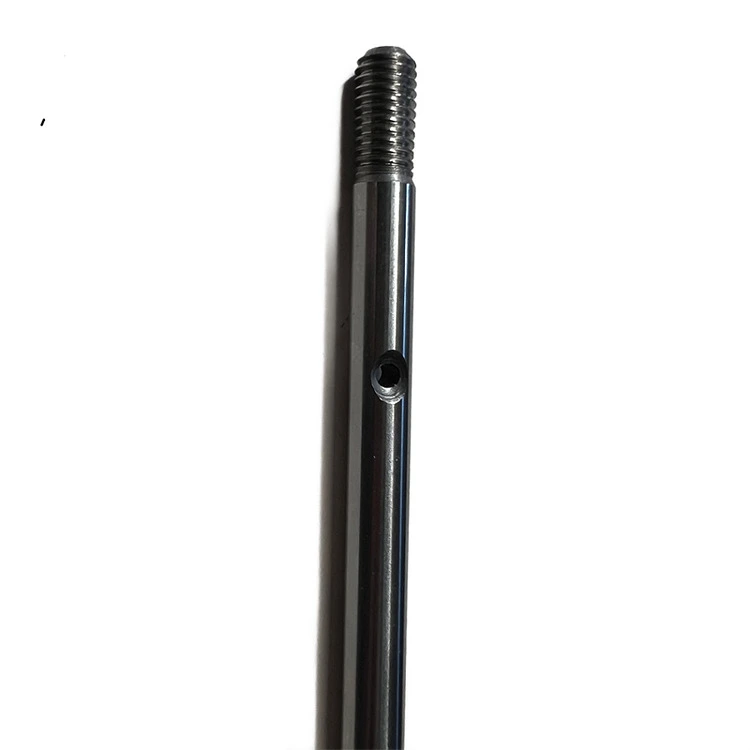

Schneckenwelle mit hohem Drehmoment für Getriebe

Die meisten Schneckenwellen mit hohem Drehmoment für Getriebe vom Metallhersteller Qimao funktionieren auf dem Papier einwandfrei, versagen jedoch, wenn das tatsächliche Drehmoment auftritt. Aus diesem Grund haben wir diese Schneckenwelle mit hohem Drehmoment anders gebaut. Es beginnt mit legiertem 42CrMo4- oder 20CrMnTi-Stahl und wird dann je nach Lastprofil entweder einsatzgehärtet oder durchgehärtet. Die Gewindeflanken erreichen eine Festigkeit von 58–60 HRC, während der Kern robust genug bleibt, um Stöße und Verdrehkräfte aufzunehmen.

Nach der Wärmebehandlung schleifen wir das Gewindeprofil per CNC, anstatt es grob abzufräsen. Dadurch erhalten Sie glatte Flanken, einen genauen Steigungswinkel und eine geringe Reibung gegenüber dem Schneckenrad. Die Lagerzapfen und Keilnuten werden im gleichen Aufbau bearbeitet, um alles konzentrisch innerhalb von 0,02 mm zu halten. Keine Vibration, kein Lärm, nur zuverlässige Drehmomentübertragung. Sie erhalten eine Schneckenwelle, die zu Ihrem Getriebe passt und tatsächlich unter realen Arbeitsbedingungen hält.

Bei einsatzgehärteten Versionen kohlen wir bei 930 °C auf und schrecken dann ab. Die Kernhärte liegt bei etwa 30–35 HRC, während die Gewindeflanken 58–60 HRC erreichen. Für durchgehärtete Ausführungen streben wir eine durchgehende Härte von 45–50 HRC an.

Nach dem Aushärten richten wir die Welle bei Bedarf gerade. Anschließend schleifen wir das Gewindeprofil, die Lagerzapfen und den Keilnutgrund. Die Gewindegenauigkeit entspricht Klasse 6 oder 7 nach DIN 3975. Die Oberflächenrauheit an den Flanken beträgt Ra 0,4 µm oder besser.

Wir fügen an allen Kanten Fasen hinzu und bohren an beiden Enden Mittellöcher. Jeder Welle liegen ohne Aufpreis ein Härtebericht und ein Maßprüfblatt bei. Sie bekommen, wofür Sie bezahlen, und wir verheimlichen keine Mängel.

Produktparameter (Spezifikation)

Produktmerkmal

1. Hergestellt aus einsatzgehärtetem 20CrMnTi- oder durchgehend gehärtetem 42CrMo4-Stahl. Hohe Oberflächenhärte an den Gewindeflanken mit einem zähen Kern, der Verdrehkräften standhält. Billige Wellen aus Weichstahl verformen sich unter hohen Drehmomentbelastungen.

2. Die Gewinde der Schneckenwelle mit hohem Drehmoment für Getriebe werden nach der Wärmebehandlung CNC-geschliffen und nicht grob gefräst. Durch Schleifen werden Verzerrungen beseitigt und glatte Flanken erzielt. Eine geringere Reibung bedeutet weniger Hitze im Getriebe und eine längere Öllebensdauer. Auch Ihr Schneckenrad verschleißt langsamer.

3. Lagerzapfen und Keilnuten werden in der gleichen Spannanordnung wie das Gewinde bearbeitet. Hält alles innerhalb von 0,02 mm konzentrisch. Eine schlechte Rundlaufgenauigkeit führt bei vollem Drehmoment zu Vibrationen und Geräuschen. Wir vermeiden dieses Problem von Anfang an.

4. Die Gehäusetiefe wird je nach Modulgröße zwischen 0,8 mm und 1,5 mm gesteuert. Zu flach und die Fäden nutzen sich schnell ab. Zu tief und der Kern wird spröde. Unsere Wärmebehandlungsprotokolle werden für jede Charge gespeichert.

5. Jede Welle wird vor dem Verpacken auf Geradheit und Rundlauf geprüft. Wir verwenden ein Lasermikrometer und Messuhren. Bei einer Biegung von mehr als 0,03 mm pro 300 mm geht es wieder in die Nacharbeit. Keine Ausnahmen. Verbogene Wellen zerstören die Lager.

Anwendung

1. Industriegetriebe für schwere Förderbänder – Diese laufen stundenlang bei konstant hohem Drehmoment. Unsere Schneckenwelle mit hohem Drehmoment für Getriebe hält das Gewindeprofil intakt und verhindert einen Wärmestau. Keine unerwarteten Stopps für den Austausch. Förderbänder bleiben in Bewegung.

2. Vorschubantriebe für Werkzeugmaschinen – Hier kommt es auf Präzision an. Das glatt geschliffene Gewinde sorgt für eine gleichmäßige Positionierung ohne Spieldrift. Ihre CNC-Maschine oder Ihr Frästisch bewegt sich auch bei hoher Schnittbelastung präzise.

3. Heben und Heben von Getrieben – Sicherheit ist von entscheidender Bedeutung. Die selbsthemmende Eigenschaft einer eingängigen Schneckenwelle hält die Last, wenn der Motor stoppt. Gehärtete Gewinde widerstehen dem Verschleiß durch häufiges Starten und Stoppen bei vollem Nenndrehmoment.

4. Mischer und Rührwerke – Diese sind Umkehrbelastungen und Stößen durch dicke Materialien ausgesetzt. Unsere durchgehärtete Ausführung übersteht Torsionskräfte ohne zu reißen. Die Welle dreht sich gleichmäßig, auch wenn die Mischung steif oder klumpig wird.

5. Antriebe von landwirtschaftlichen Geräten – Staub, Schmutz und Temperaturschwankungen sind hier normal. Eine Schneckenwelle mit hohem Drehmoment und abgedichteten Lagern bewältigt diese rauen Bedingungen. Sie erhalten eine zuverlässige Kraftübertragung für Getreideschnecken oder Düngerstreuer ohne häufige Umbauten.

Produktionsdetails

1. Das Material für die Schneckenwelle mit hohem Drehmoment für Getriebe ist 20CrMnTi für einsatzgehärtete Versionen oder 42CrMo4 für durchgehärtete Versionen.

2. Die Gehäusetiefe beträgt je nach Modulgröße 0,8 bis 1,5 mm. Die Gewindegenauigkeit entspricht Klasse 6 nach DIN 3975.

3. Die Oberflächenrauheit an den Flanken beträgt Ra 0,4 µm oder besser. Die Geradheit wird auf 0,03 mm pro 300 mm gehalten.

4. Verfügbare Durchmesser von 12 mm bis 100 mm.

5. Module von 1 bis 8. Ein- oder mehrgängige Gewinde. Links- oder Rechtsausrichtung.

6. Lagerzapfen auf h6- oder g6-Toleranz geschliffen.

7. Keilnuten gemäß DIN 6885-Standard geschnitten.

8. Jede Welle wird vor dem Verpacken mit einem Lasermikrometer und Messuhren überprüft. Härteprüfbericht und Maßprüfblatt im Lieferumfang enthalten.

9. Mittellöcher an beiden Enden gebohrt. Alle Kanten gefast. Rostschutzöl aufgetragen und für den Versand eingeschweißt.

10. Sonderlängen ohne Formkosten erhältlich.
