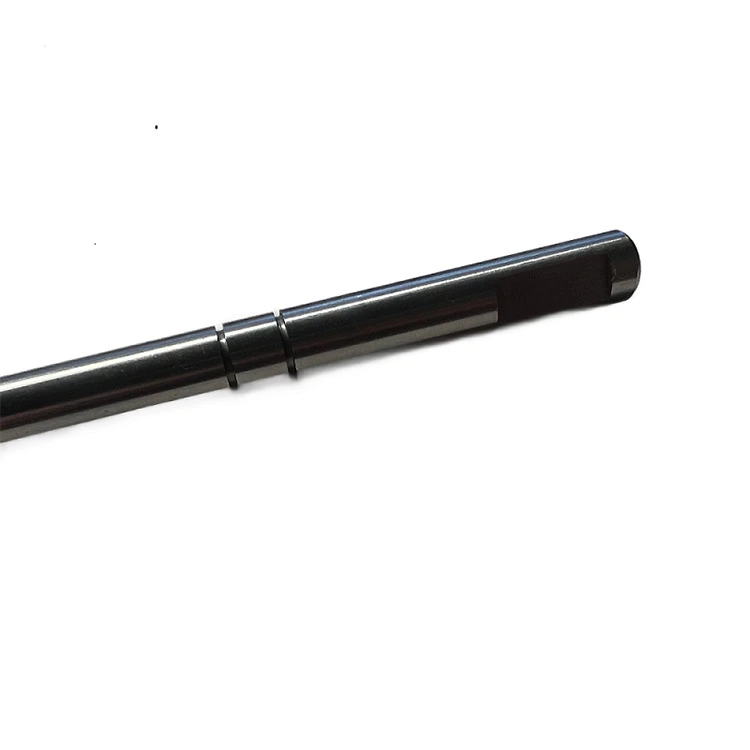

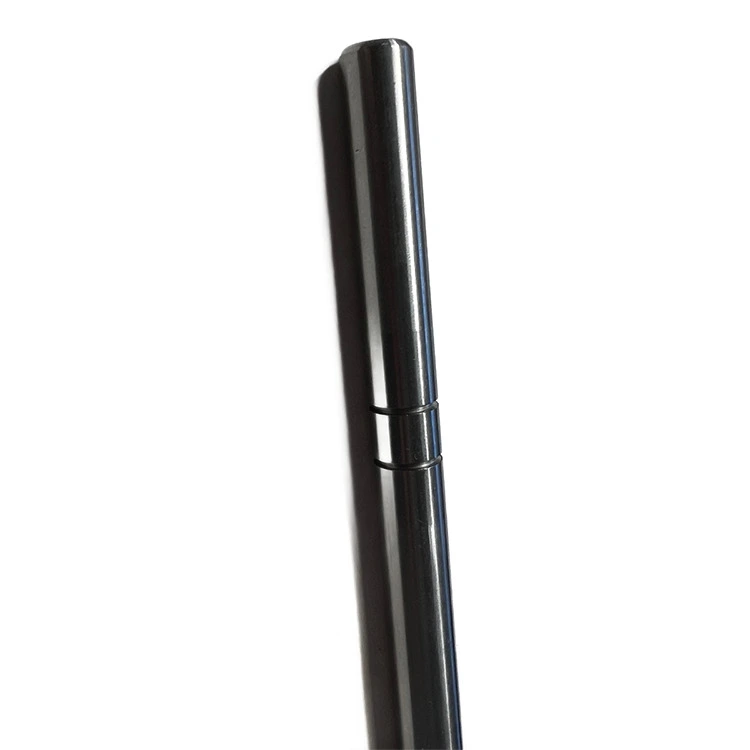

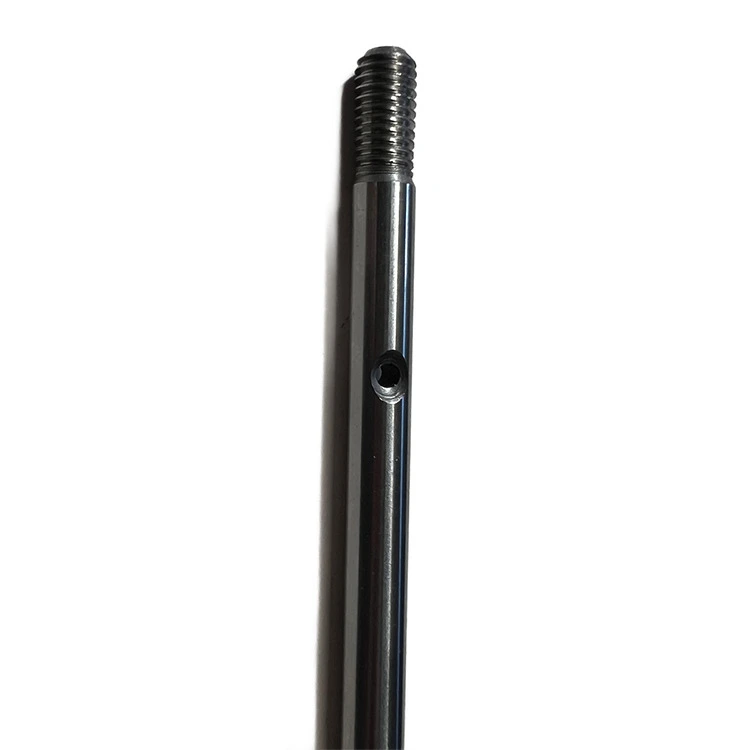

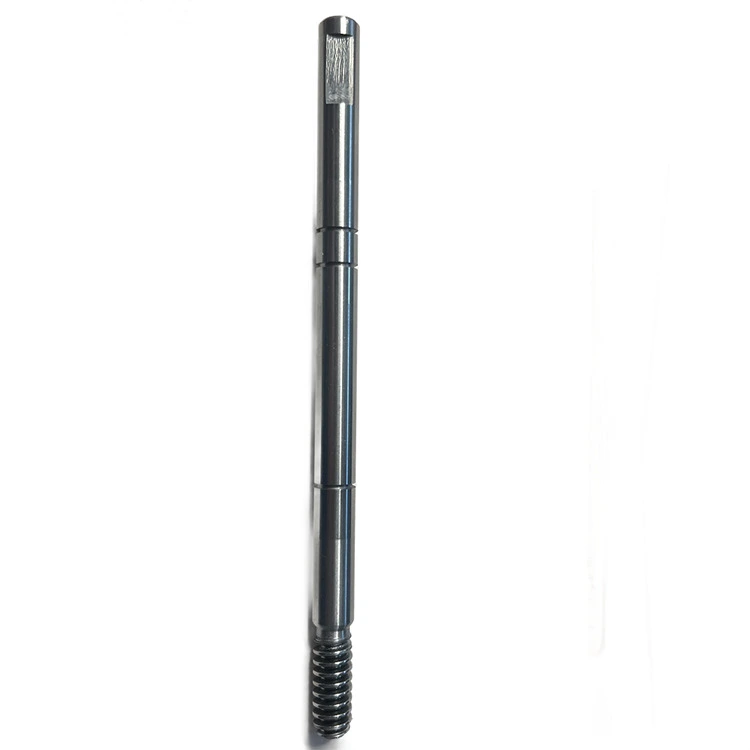

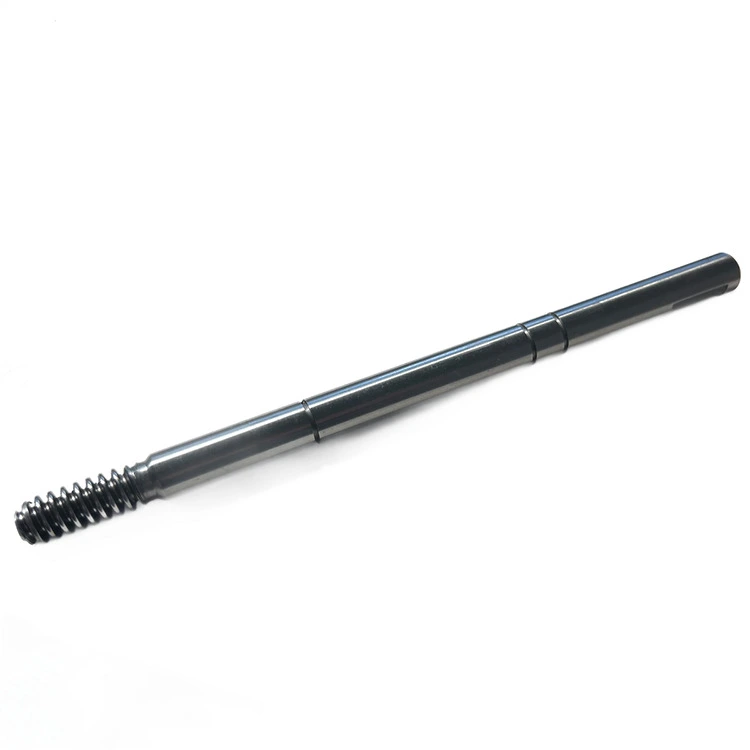

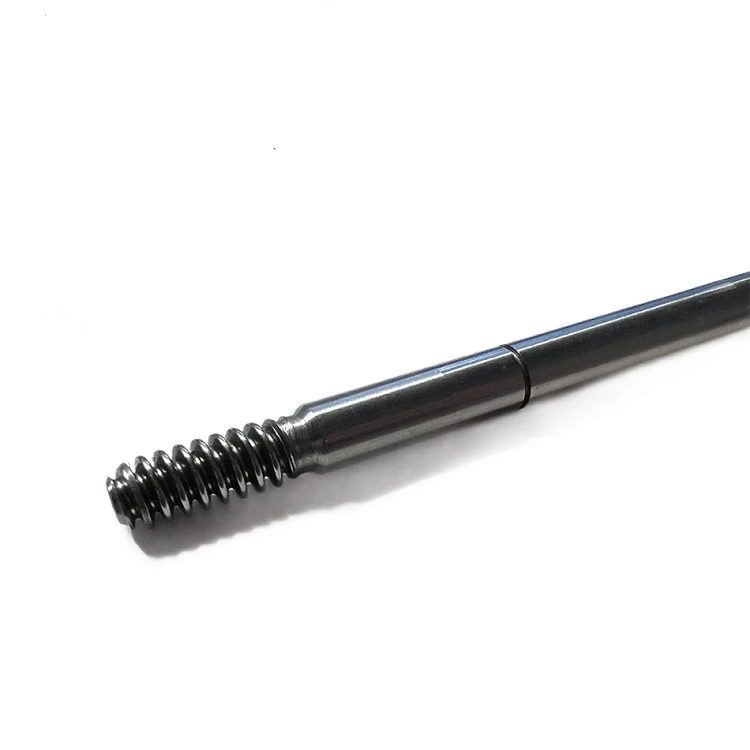

Hochfeste Schneckenwelle für Schneckengetriebe

Die hochfeste Schneckenwelle des Metallherstellers Qimao für Schneckengetriebe kann mit Schneckenrädern aus Bronze oder Kunststoff ausgestattet sein. Durchmesser von 12 mm bis 120 mm. Module von 1 bis 8. Einzel- oder Doppelstartfäden. Und wir können Keilnuten, Sprengringnuten oder gebohrte Enden hinzufügen. Keine ausgefallene Verpackung oder übertriebene Ansprüche. Nur eine Schneckenwelle, die gerade bleibt und weiterläuft, wenn Ihr Untersetzungsgetriebe unter Volllast steht.

1. Der Metallhersteller Qimao stellt die Schneckenwelle für Schneckengetriebe-Geschwindigkeitsreduzierer her und wird vor dem Schneiden mit Ultraschall auf innere Risse geprüft.

2. Dann drehen wir die Welle, schneiden das Gewinde mit einem Wälzfräser oder einer CNC-Drehmaschine und schicken es zur Wärmebehandlung. Die Aufkohlungstiefe beträgt je nach Modulgröße 0,8 bis 1,5 mm.

3. Nach dem Härten schleifen wir die Lagerzapfen und das Gewindeprofil, um die Genauigkeitsklasse 6 oder 7 nach DIN 3975 zu erreichen.

4. Die Oberflächenrauheit an den Zahnflanken beträgt Ra 0,4 µm oder besser. Zur einfachen Montage sind die Enden mittig gebohrt.

5. Wir entgraten auch alle Kanten von Hand – ein kleiner Handgriff, aber er verhindert, dass Ihre Dichtung bei der Montage zerschnitten wird.

Jeder Welle liegt ein Härteprüfbericht und ein Maßkontrollblatt bei. Was Sie erhalten, ist eine zuverlässige Schneckenwelle, die ohne Zwang oder Unterlegscheiben zu Ihrem Schneckengetriebe-Untersetzungsgetriebe passt.

Produktparameter (Spezifikation)

Produktmerkmal

1. Hochfeste Schneckenwelle für Schneckengetriebe-Geschwindigkeitsreduzierer aus 42CrMo4- oder 20CrMnTi-legiertem Stahl oder kundenspezifisch hergestellt. Bietet Ihnen Kernfestigkeit, um Stoßbelastungen in einem Drehzahlminderer standzuhalten.

2. Zahnflanken einsatzgehärtet auf 58–62 HRC, Kern bleibt bei 30–35 HRC. Verhindert Lochfraß und Biegeermüdung.

3. Gewinde werden nach dem Härten CNC-geschliffen. Hält den Steigungswinkel genau und die Flanken glatt. Reduziert Reibung und Hitze.

4. Die Geradheit wird auf 0,03 mm pro 300 mm gehalten. Vor dem Verpacken mit einer Messuhr überprüft. Verbogene Wellen werden nicht versendet.

5. Ein- oder mehrgängige Gewinde verfügbar. Auch Links- oder Rechtsausführung möglich. Passt zu Ihrem Reduzierstückdesign.

Anwendung

1. Industrielle Untersetzungsgetriebe für Förderbänder – Verhindert Gewindeverschleiß bei mäßiger Belastung und häufigem Start. Hält das Band ohne plötzliche Blockaden in Bewegung.

2. Aufzüge und Hebezeuge – Selbsthemmende Funktion hält die Last, wenn der Strom ausgeschaltet ist. Die gehärteten Gewinde der hochfesten Schneckenwelle des Produkts für Schneckengetriebe-Geschwindigkeitsreduzierer widerstehen Stößen durch plötzliche Stopps.

3. Automatisierte Verpackungsmaschinen – Geschliffene Gewinde reduzieren die Wärmeentwicklung im Getriebe. Bedeutet eine längere Öllebensdauer und weniger Wartungsstopps.

4. Förderbänder für die Lebensmittelverarbeitung – Die rostfreie Ausführung ist beständig gegen Rost und Reinigungschemikalien. Glatte Flanken erleichtern das Ausspülen von Schmutz.

5. Solar-Tracker-Aktoren – Gehärtete oder rostfreie Welle übersteht Regen, Staub und Temperaturschwankungen. Lässt die Platten reibungslos drehen, ohne dass sie festsitzen.

Warum sollten Sie sich für uns entscheiden?

Für alle Produkte unseres Qimao-Metallherstellers behalten wir Rohmaterial, auch den Artikel „Hochfeste Schneckenwelle für Schneckengetriebe-Geschwindigkeitsreduzierer“. Für sechs gängige Durchmesser und drei Stahlsorten auf Lager. Normalerweise werden Bestellungen innerhalb von 10–12 Werktagen versandt. Keine Formgebühren für die einfache Endbearbeitung. Für kundenspezifische Längen berechnen wir keinen Aufpreis, es sei denn, Sie benötigen spezielle Bohrungen.

Wir erlauben weiterhin manuelle Überprüfungen. Jede Schneckenwelle wird bei guter Beleuchtung einer Sichtprüfung unterzogen. Vor dem Versand führen wir außerdem Stichprobenprüfungen des Zahnkontakts mit einem Lehrzahnrad durch. Wenn das Kontaktmuster nicht stimmt, wird die Charge nachbearbeitet.

Bei größeren Bestellungen können wir Rostschutzöl auftragen und jede Welle einzeln einschweißen. Zur Rückverfolgbarkeit können Sie auch eine Lasermarkierung mit Ihrer Teilenummer oder unserem Wärmecode anfordern. Wir verstecken keine Testberichte und erheben keine Gebühren für Basiszertifikate.
