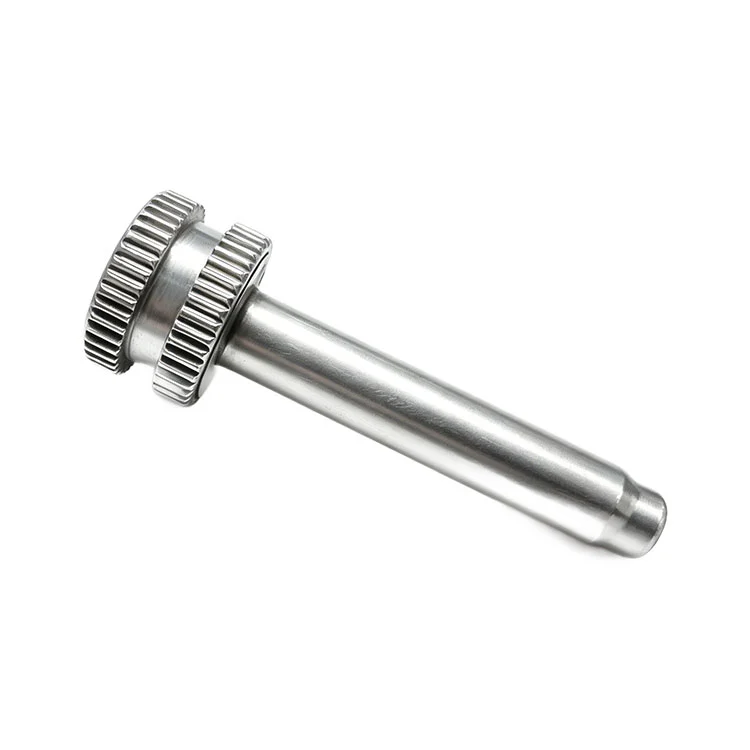

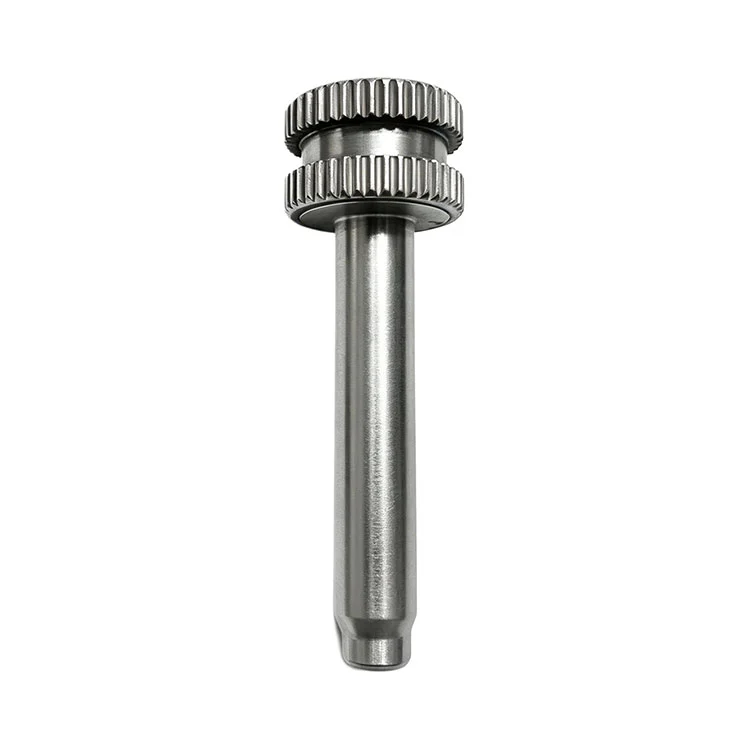

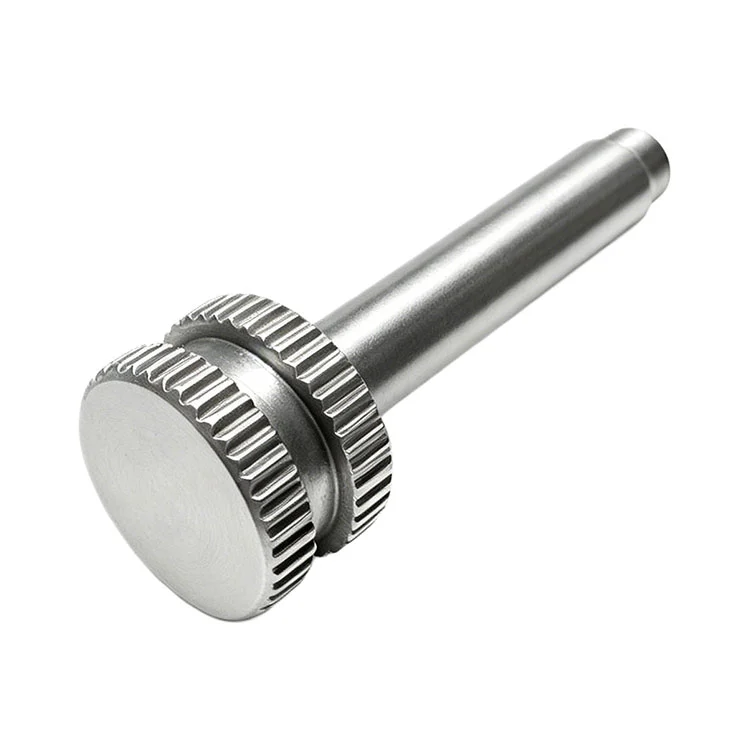

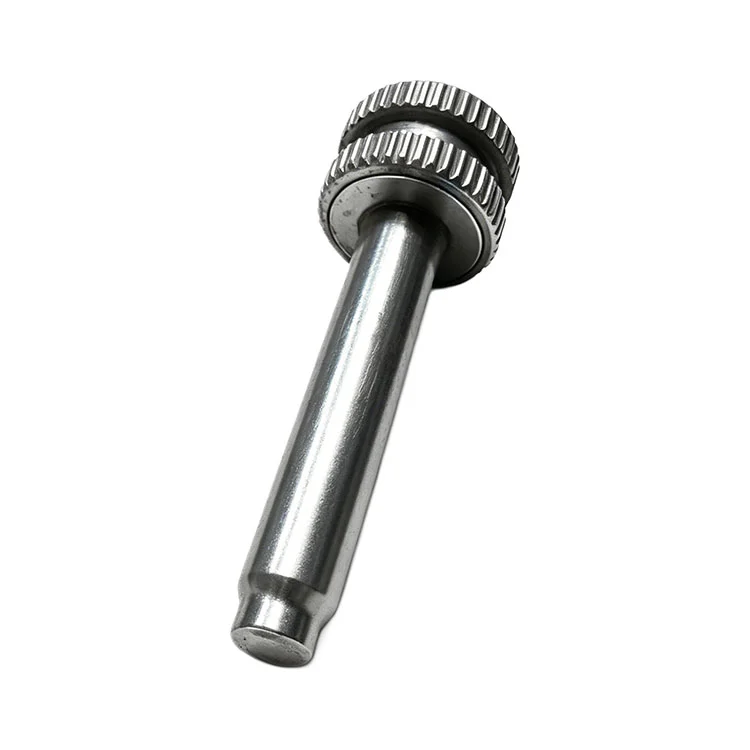

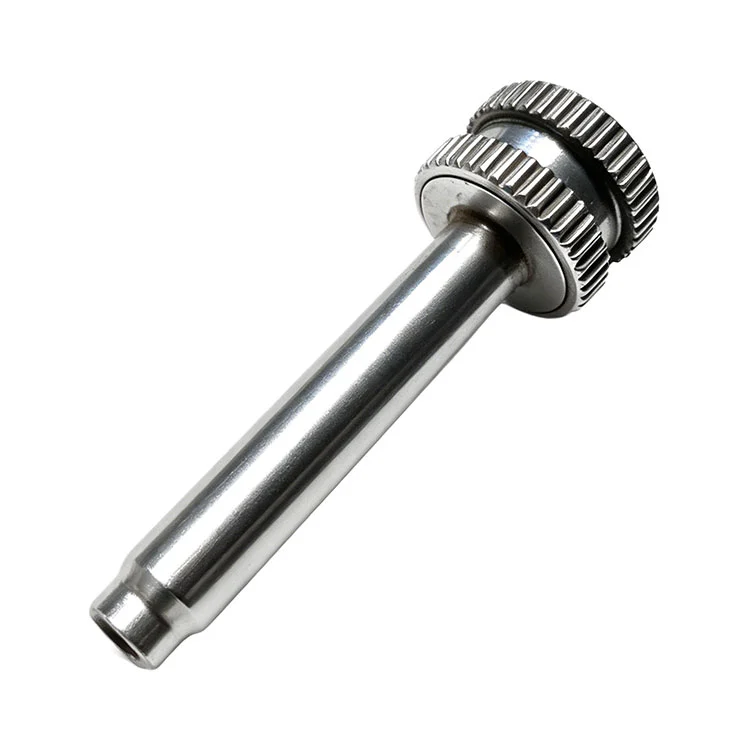

Abgestufter Fixierstift mit doppeltem Rändelkopf für die Montage

Der Metallhersteller Qimao bietet seinen Kunden hochwertige abgestufte Positionierungsstifte mit doppeltem Rändelkopf für die Montage an. Der abgestufte Halbhohlstift ist für Hochleistungs-Antriebsstranganwendungen konzipiert. Sein einzigartiger Hohlkern ermöglicht den Ölfluss zur Schmierung, während die abgestufte Geometrie eine präzise axiale Positionierung gewährleistet. Das Rändelmuster ist ein gerader Diamant mit einer Tiefe von etwa 0,25 mm. Die Kopfdurchmesser reichen von 8 mm bis 20 mm. Stufen können nur 1 mm oder bis zu 5 mm pro Stufe abfallen. Jeder Stift wird einer schnellen visuellen Kontrolle der Rändelung unterzogen – fehlende Zähne bedeuten einen Ausschuss.

Das Produkt wird in Naben von Doppelkupplungsgetrieben zum Sperren von Synchronmuffen, als Scherstifte in Zapfwellen (sauberes Brechen ohne Metallverschmutzung) und zum Ausrichten von Kettenrädern in Verteilergetrieben verwendet. Dient auch als Fixierstifte in schweren Vorrichtungen und Range-Schaltschienen in Traktoren. Für Parksperrklinken für Elektrofahrzeuge ist eine kleinere Version erhältlich.

Hergestellt aus einsatzgehärtetem legiertem Stahl mit Korrosionsschutzbeschichtung. Reduziert das Gewicht, verbessert die Schmierung und erhöht die Ausfallsicherheit.

Produktparameter (Spezifikation)

Produktmerkmal

1. Erstens bietet Ihnen der abgestufte Positionierungsstift mit doppeltem Rändelkopf für die Montage zwei Griffzonen anstelle einer. Wenn Ihre Finger ölig sind, bleibt das zweite Band hängen.

2. Zweitens bedeutet das abgestufte Design, dass ein Stift zwei Positionierungsbohrungen bedient – ​​es ist weniger Werkzeug erforderlich, um den Überblick zu behalten.

3. Drittens ist der Kopf im Vergleich zur größten Stufe etwas überdimensioniert, sodass Sie spüren können, ob er vollständig sitzt.

4. Viertens lassen wir einen kleinen Radius unter dem Kopf, keine scharfe Ecke. Dadurch wird verhindert, dass sich im Laufe der Zeit Spannungsrisse bilden.

5. Fünftens unterliegen die Aufnahmedurchmesser einer Toleranz von plus oder minus 0,01 mm. Das ist fest genug für die meisten Vorrichtungen und Vorrichtungen, ohne dass es unmöglich ist, es von Hand einzudrücken.

Anwendung

1. Diese Stifte kommen am häufigsten in Schnellwechselplatten zum Einsatz, wo Bediener alle paar Minuten Teile austauschen. Mit dem abgestuften Positionierungsstift mit doppeltem Rändelkopf für die Montage können sie den Stift mit bloßen Fingern und ohne Werkzeug herausziehen.

2. Eine weitere häufige Stelle sind Paletten am Fließband, die unterschiedliche Produktfamilien tragen – ein abgestufter Stift kann beide Versionen lokalisieren.

3. Sie tauchen auch in Prüfvorrichtungen für Gussteile auf, bei denen die Bohrungsgrößen zwischen den Chargen leicht variieren. Bei manuellen Spannstationen sorgt der gerändelte Kopf für einen guten Halt auch mit Handschuhen.

4. Manche Kunden verwenden sie als verstellbare Anschläge auf Schweißtischen – drehen Sie einfach den Stift auf eine andere Stufentiefe.

Unsere Vorteile

1. Wir verwenden unseren abgestuften Positionierungsstift mit doppeltem Rändelkopf für die Montage auf speziellen Drehmaschinen mit hydraulischer Drucksteuerung, nicht auf Maschinen mit Handvorschub. Das bedeutet, dass jedes Rändelband über die gesamte Charge hinweg die gleiche Tiefe aufweist.

2. Das Werkzeug zur Einrichtung der Doppelrändelung ist bereits bezahlt – es fallen also keine zusätzlichen Kosten für das zweite Band an.

3. Jedes Los wird einer Erstmusterprüfung mit einem optischen Komparator unterzogen und wir bewahren die Aufzeichnungen zwei Jahre lang auf.

4. Wenn eine Rändelung flach aussieht, fangen wir sie vor dem Verpacken ab. Sie können unsere Werkstatt direkt anrufen – ohne Telefonanruf.
