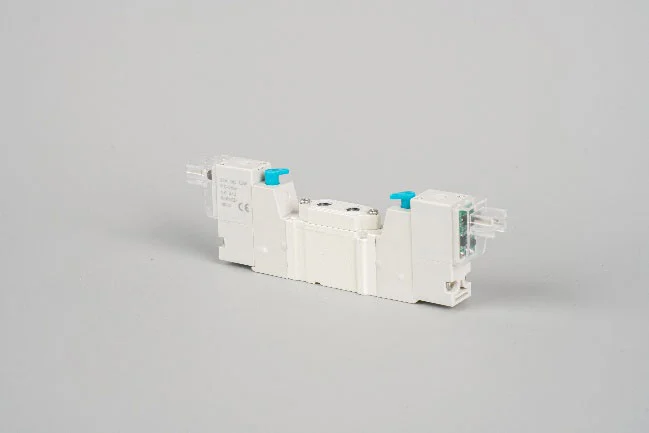

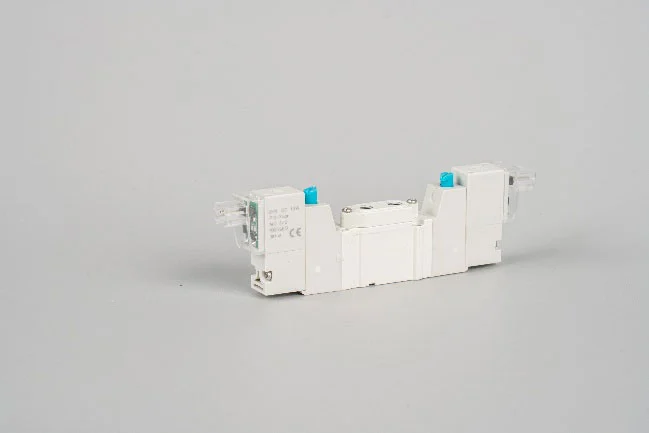

5-Wege-Magnetventile

5-Wege-Magnetventile sind Magnetventile mit fünf Kanälen, die normalerweise zur Steuerung der Strömungsrichtung von Gas oder Flüssigkeit verwendet werden.

Anfrage absenden

Produktbeschreibung

5-Wege-Magnetventile haben im Allgemeinen zwei Arbeitspositionen, nämlich den „Ein“- und den „Aus“-Zustand. Die Bewegung der Spule wird durch Erregen oder Trennen der elektromagnetischen Spule gesteuert, wodurch sich der Weg der Flüssigkeit ändert.

Die gebräuchlichsten Arten von Fünf-Wege-Magnetventilen sind Zwei-Wege-Fünf-Wege-Ventile und Drei-Wege-Fünf-Wege-Magnetventile. Das Zwei-Wege-Fünfwege-Magnetventil kann die Umschaltung zweier unterschiedlicher Strömungswege realisieren; Das Fünfwege-Magnetventil mit drei Positionen verfügt über verschiedene Medienfunktionen wie mittlere Schließung, mittlere Entlüftung und mittleren Druck, die komplexere Steuerungsanforderungen erfüllen können.

Spezifikation von

Ventilfunktion		2/5
Mittlerer Kompressor		Luft (wird durch ein 40-um-Filterelement gefiltert)
Arbeitstyp-Öffnungsgröße		Direkte Aktion M5, 1/4, 1/8
Durchflussrate(@6bar)		>14 l/min
Arbeitsdruck		0-7bar
Ein/Aus-Reaktionszeit Max. Zykluszeit		<8ms >30Hz
Arbeitsleben		>50 Millionen
Befestigungsschraube		M1.7
Arbeitszyklus Umgebungstemperatur		ED 100 % -5~+50℃ (Kein Einfrieren)
Leistung		1,8 W/0,5 W
Stromspannung	DC:12V, 24V/AC:110V, 220V (Andere auf Anfrage)
Spannungsbereich	Gleichstrom: ±10 %/Wechselstrom: -10 % bis +15 %
Schutzgrad Isolationsklasse	Staubdicht, Klasse F

Vorteil:

Zu den Vorteilen von 5-Wege-Magnetventilen gehören schnelle Reaktionsgeschwindigkeit, hohe Regelgenauigkeit, gute Zuverlässigkeit und kompakte Bauweise. Es wird häufig in der industriellen Automatisierung, in pneumatischen Steuerungssystemen, in hydraulischen Systemen und in anderen Bereichen eingesetzt, beispielsweise im Maschinenbau, in der Automobilproduktion, in der chemischen Industrie, im Energiebereich usw., zur Steuerung von Zylinderbewegungen, Ventilschaltungen, Materialförderung und anderen Vorgängen.

Unterschiedliche Typen und Spezifikationen von Fünfwege-Magnetventilen können sich hinsichtlich Arbeitsdruck, Durchfluss, Mediumanpassungsfähigkeit, Temperaturbereich usw. unterscheiden, daher ist es notwendig, die Auswahl entsprechend dem spezifischen Anwendungsszenario und den technischen Anforderungen umfassend zu berücksichtigen.

Produktmerkmal:

5. Starke Flexibilität: Wählen Sie je nach Steuerungsbedarf unterschiedliche Typen (z. B. direktwirkend, Pilottyp usw.) und Verbindungsmethoden.

6. Gute Abdichtung: Verhindert wirksam das Austreten von Gas oder Flüssigkeit und verbessert die Effizienz und Sicherheit des Systems.

7. Einfache Wartung: Reparaturen und Ersatzteile sind relativ einfach, wodurch Wartungskosten und Ausfallzeiten reduziert werden.

8. Breites Anwendungsspektrum: 5-Wege-Magnetventile können auf eine Vielzahl von Medien angewendet werden, einschließlich Luft, Wasser, Öl usw.

Anwendung:

1. 5-Wege-Magnetventile, die in Produktionslinien für die industrielle Automatisierung verwendet werden, um die Bewegung des Zylinders zu steuern, um Materialhandhabung, Positionierung, Klemmung und andere Vorgänge zu erreichen.

2. Pneumatisches Werkzeugsystem: 5-Wege-Magnetventile wie pneumatischer Schraubenschlüssel, pneumatischer Schraubendreher und andere Werkzeugantriebssteuerung.

3. Automobilherstellung: Beteiligen Sie sich an der Montage und Lieferkontrolle von Teilen in der Automobilproduktionslinie.

4. Textilmaschinen: Steuern Sie die Traktion und Spannung von Textilmaterialien.
