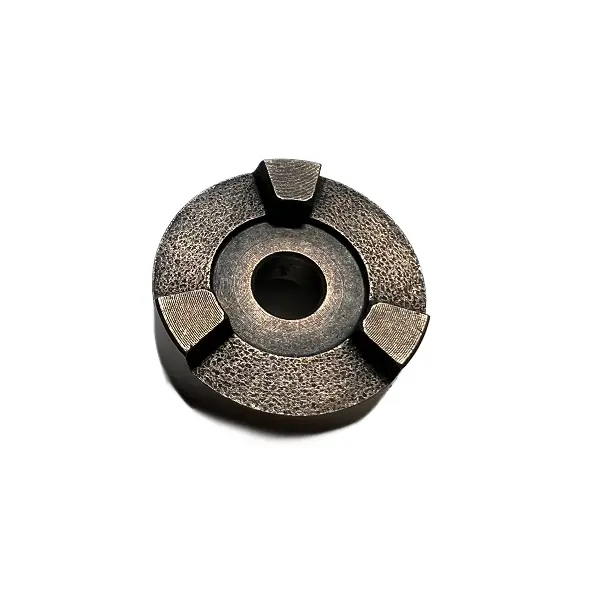

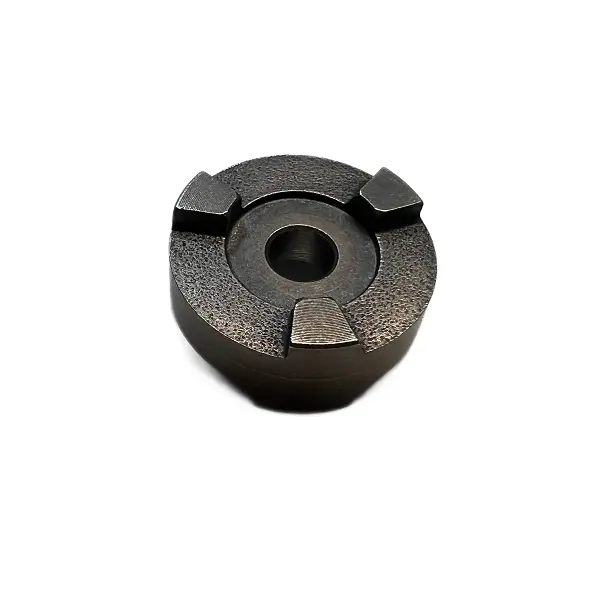

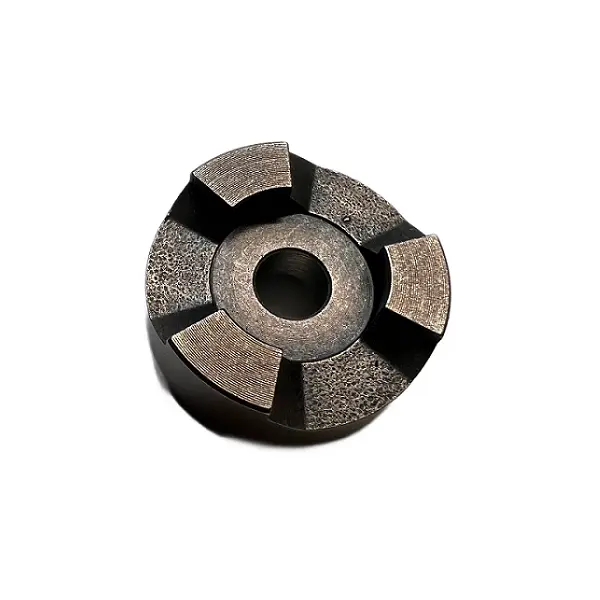

Spielfreie, elastische Wellenkupplung, flexible Klauenkupplung für Motoren

Diese spielfreie, elastische Klauenkupplung für Motoren in China vom Metallhersteller Qimao verbindet beispielsweise Motoren mit Pumpen, Getrieben oder anderen angetriebenen Geräten ohne das Rotationsspiel, das bei flexiblen Standardkupplungen zu finden ist. Der elastische Zahnkranz sitzt vorkomprimiert zwischen zwei Metallnaben, so dass es bei Richtungsumkehr der Welle keinen Bewegungsverlust gibt. Dadurch eignet es sich gut für Servoantriebe, Positionierungsförderer und alle Anwendungen, bei denen es auf das Halten der Position ankommt.

Der flexible Einsatz dämpft außerdem Vibrationen und Stoßbelastungen, bevor sie in empfindliche Komponenten wie Encoderlager oder Getriebezähne eindringen. Sie erhalten Schutz für teure Geräte und haben dennoch Spielraum für kleinere Wellenversatz. Das Backendesign bewältigt Winkel-, Parallel- und Axialversätze, ohne dass Dinge klemmen

Produktparameter (Spezifikation)

Produktmerkmal

· Spielfreier Betrieb: Der elastische Zahnkranz sitzt vorkomprimiert zwischen den Backenzähnen, sodass es bei der Drehmomentumkehr kein mechanisches Spiel gibt. Die spielfreie, elastische Wellenkupplung mit flexibler Klauenkupplung für Motorsysteme hält die Position genau, ohne zu zögern oder ohne Bewegungsverlust.

· Vibrationsdämpfung: Gummi- oder Polyurethanmaterial absorbiert Stöße beim Starten und Stoppen. Empfindliche Komponenten wie Encoder oder Getriebezähne sind im Laufe der Zeit einer geringeren Stoßbelastung ausgesetzt.

· Elektrische Isolierung: Die Kunststoff- oder Polymerspinne unterbricht Streustrompfade zwischen Motor und angetriebener Ausrüstung. Dadurch werden Lagerschäden vermieden, die bei Motoren mit Frequenzumrichter häufig auftreten.

· Toleranz gegenüber Fehlausrichtungen: Bewältigt Winkelfehlausrichtungen bis zu einem Grad und Parallelversätze bis zu 0,010 Zoll, je nach Größe. Wellenlager tragen im Vergleich zu starren Kupplungen weniger Seitenlast.

· Einfacher Spider-Austausch: Wenn der elastische Einsatz nach Tausenden von Stunden abgenutzt ist, schieben Sie die Naben auseinander und lassen einen neuen Spider einrasten. Es ist nicht nötig, Wellen zu entfernen oder das gesamte System neu auszurichten.

· Materialoptionen: Wählen Sie Standard-NBR-Gummi für den allgemeinen Gebrauch, Polyurethan für höhere Drehmomente oder Hytrel für chemische Belastungen und Bereiche mit hohen Temperaturen.

Unser Fabrikvorteil

Wir produzieren die spielfreie elastische Wellenkupplung mit flexiblen Klauenkupplungen für Motoren durch Kaltbearbeitung, sodass wir bei jedem Produkt mit der gleichen Größe und Spezifikation die Toleranz im richtigen Bereich kontrollieren. Die Backentaschen werden je nach Losgröße geräumt oder drahtgeschnitten, um einen festen Sitz mit den Spinnenbeinen zu gewährleisten. Jede Kupplung wird vor dem Verpacken einer Testmontage unterzogen, um den spielfreien Zustand zu überprüfen. Sie können Standardbohrungsgrößen ab Lager bestellen oder uns Ihre Motorwellenabmessungen und Keilnutspezifikationen für kundenspezifische Bohrungen mitteilen. Wir führen Ersatzsterne in drei Härtegraden: weich zur Dämpfung, mittel für den allgemeinen Gebrauch und hart für hohes Drehmoment. Musterbestellungen von einem oder zwei Stück werden innerhalb von 48 Stunden zum Prototypentest versendet. Zufällig produzierte Kupplungen werden vor der Etikettierung auf unserem Drehmomentprüfstand geprüft, um die Rutschfestigkeit zu überprüfen. Wir bieten auch Laser-Ausrichtungsblätter für Kunden an, die die Ausrichtung des Maschinenstrangs im Laufe der Zeit verfolgen möchten.

Produktwartung

Die Wartung des Produkts ist eine unkomplizierte, spielfreie elastische Wellenkupplung mit flexibler Klauenkupplung für Motoren. Wenn der elastische Zahnkranz nach Tausenden von Stunden abgenutzt ist, schieben Sie die Naben auseinander und setzen einen neuen ein. Es ist nicht erforderlich, die Naben von den Wellen abzuziehen oder das gesamte System neu auszurichten. Naben gibt es in Aluminium, Stahl oder Edelstahl. Zu den Spinnenmaterialien gehören NBR-Gummi, Polyurethan oder Hytrel, je nach Ihren Drehmoment- und Temperaturanforderungen.
