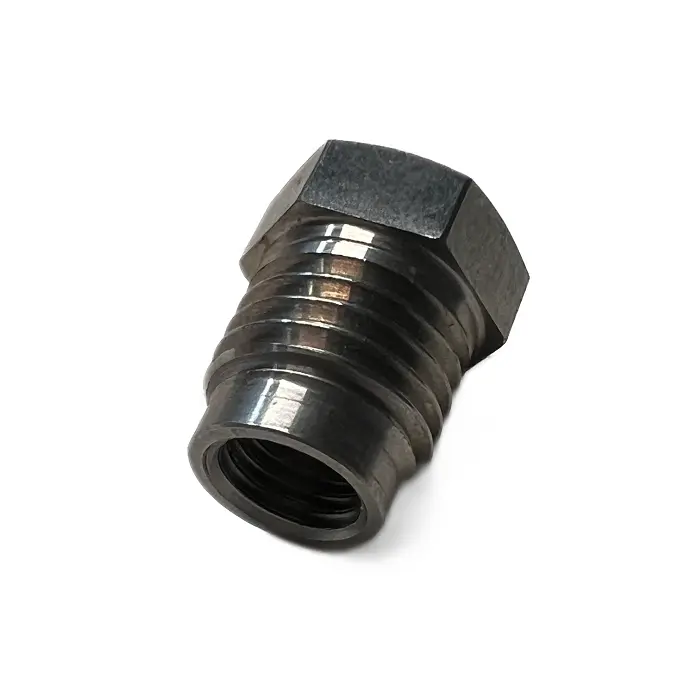

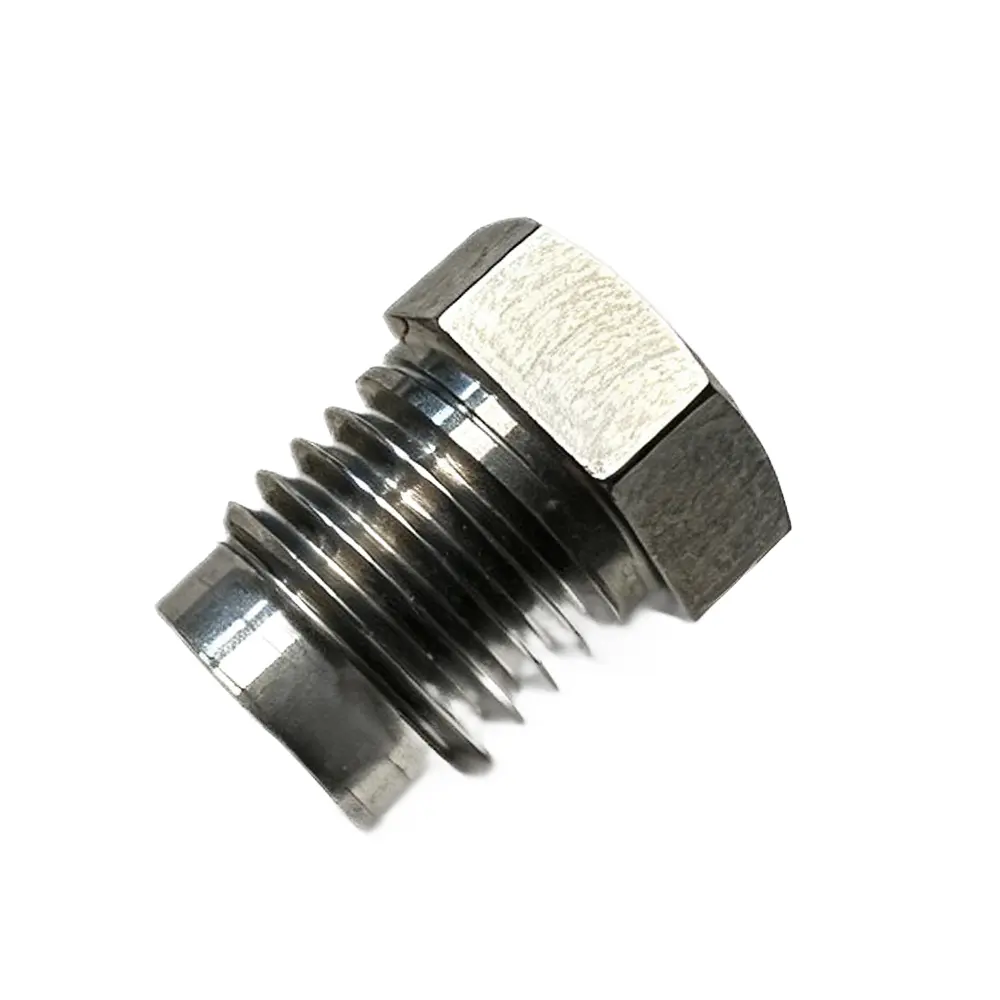

Universeller Adapter mit Innen- und Außengewinde

Der langlebige Universal-Innengewinde-auf-Außengewinde-Adapter von Qimao Metal Manufacturer verfügt über ein standardisiertes NPT- oder BSPP-Innengewinde an einem Ende und ein festes NPT-Außengewinde oder metrisches konisches Gewinde am anderen Ende, wodurch das Geschlecht und die Größe des Systemanschlusses effektiv geändert werden. Das Gehäuse besteht aus kohlenstoffarmem Stahl (12L14) oder optional Edelstahl 316 und ist auf RC 22-26 wärmebehandelt, um eine Gewindeverformung bei wiederholtem Drehmoment zu verhindern. Die Außengewinde sind rollgeformt und nicht geschnitten, wodurch der Kornfluss des Metalls erhalten bleibt, was zu einer um 30 % höheren Ermüdungsbeständigkeit im Vergleich zu rein bearbeiteten Gewinden führt. Die Maßtoleranzen entsprechen ASME B1.20.1 für konische Rohrgewinde mit einer kontrollierten Abflachung des Sechskants innerhalb von +/- 0,005 Zoll für den Schlüsseleingriff. Jede Einheit wird einem Betriebslufttest bei 1000 PSI unterzogen, um die Dichtungsflächen vor dem Strahlen und der Ölbeschichtung auf Korrosionsbeständigkeit zu prüfen.

Produktparameter (Spezifikation)

Produktmerkmal

• Bidirektionaler Fluss:Das symmetrische Sechskantdesign des universellen Innen- auf Außengewindeadapters bietet unabhängig von der Einlassausrichtung eine gleiche Schlüsselfläche.

• Trockensiegelfähigkeit:Optionale parallele BSPP-Gewinde mit eingeklebter O-Ring-Nut ermöglichen die Abdichtung ohne Gewindeschmiermittel bei geraden Gewinden.

• Breites Druckspektrum:Ausgelegt für Vakuum (29,9 inHg) bis 6.000 PSI, geeignet sowohl für Saugrücklaufleitungen als auch für Hochdruck-Einspritzkreisläufe.

• Wiederverwendbarkeit:Gerollte Gewinde halten bis zu 15 Schaltzyklen stand, bevor sie messbaren Verschleiß zeigen, und übertreffen damit Standard-Gewindeadapter.

Anwendung

• Retrofit-Projekte:Konvertieren veralteter Pumpenanschlüsse in Universal-Adapteranschlüsse mit Innen- und Außengewinde an veralteten Spritzgussmaschinen.

• Mobile Ausrüstung:Anpassung der hydraulischen Hilfsentnahmeventile an Baggern zum Anschluss von Aftermarket-Abbruchwerkzeugen mit unterschiedlichen Gewindestandards.

• Prüfstandsanlagen:Schneller Austausch von Sensoren und Manometern ohne feste Verrohrung, was schnelle Konfigurationsänderungen für die F&E-Validierung ermöglicht.

• HVAC-Kühler:Überbrückung zölliger Serviceventile mit Gewinde zu metrischen Kühlschläuchen für in Europa hergestellte Kompressoren.

• Unterwasserwerkzeuge:(Mit 316L-Qualität) Wird in ROV-Manipulatorarmen verwendet, bei denen eine kompakte Geschlechtsumwandlung erforderlich ist, um spezielle Endeffektoren anzuschließen.

Produktionsdetails

1. Die Gewinde des Universal-Innengewinde-zu-Außengewinde-Adapters werden einem Dreiwalzenformverfahren statt einem Einpunktschneiden unterzogen, wodurch die Wurzelradien kaltverfestigt werden, um wiederholten Hämmern mit Schlagschraubern ohne Abisolieren standzuhalten.

2. Innengewinde werden mit einem Spiralschneider präzise geräumt, um eine Gewindeeingriffstiefe von 75 % zu erreichen und sicherzustellen, dass das Innengewinde die gesamte Flankenfläche des Gegenstücks umgreift.

3. Wir tragen eine Manganphosphat-Umwandlungsbeschichtung (8–12 Mikrometer dick) auf, die als Trockenschmiermittel fungiert und ein Festfressen beim Einschrauben in Edelstahlverteiler wirksam verhindert.

4. Alle Dichtungskegel werden mithilfe einer Merkle-Werkbank gemäß L1-Spezifikationen für handfestes Anziehen mit Luft abgedichtet, wodurch eine Metall-auf-Metall-Dichtung auf den ersten fünf Gewindegängen gewährleistet wird, ohne dass übermäßig auf Dichtband zurückgegriffen werden muss.

5. Die Flächen des Stützschlüssels sind mit einer mikrogezahnten Struktur versehen, um ein Abrutschen des Steckschlüsseleinsatzes bei der Montage mit hohem Drehmoment zu verhindern.
