Präzises abgestuftes Halbhohlstift-Design für Automobil- und Industrieantriebsstränge

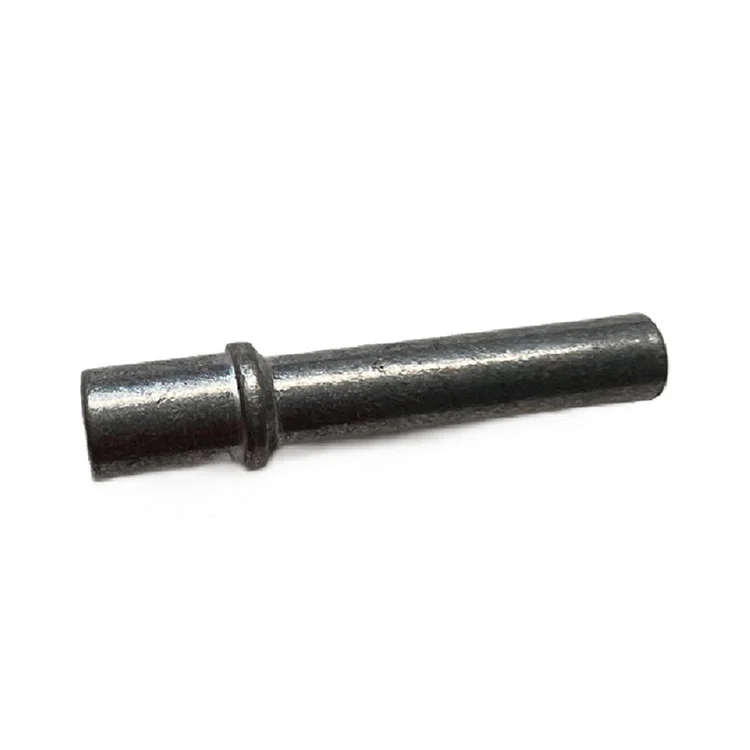

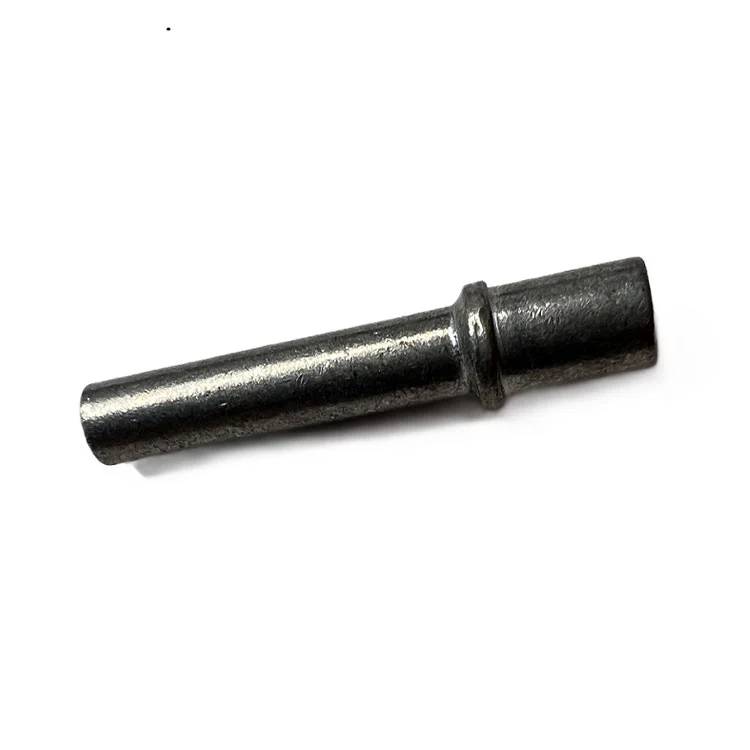

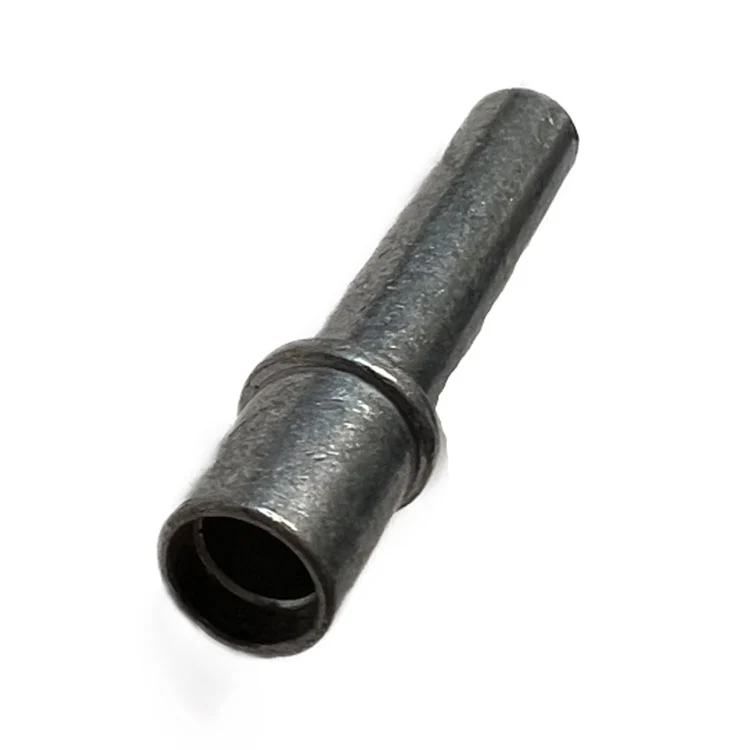

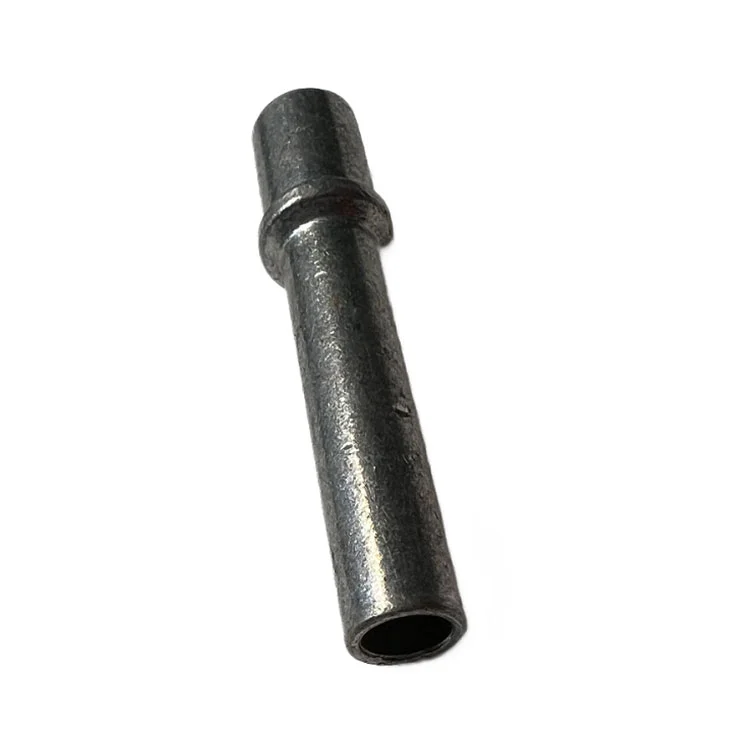

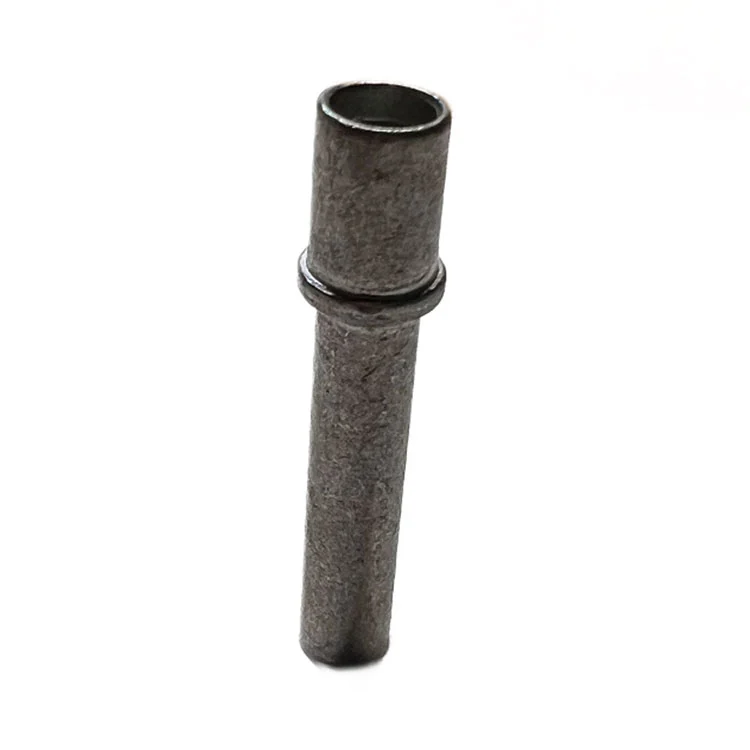

Der Metallhersteller Qimao ist ein professioneller Hersteller und Lieferant von Präzisions-Stufen-Halbhohlstiften für Automobil- und Industrieantriebsstränge. Durch die abgestuften Durchmesser der Produkte können Zahnräder, Synchronisierungen und Lager mit einem Stift auf derselben Achse ausgerichtet werden. Typischer Außendurchmesser von 6 mm bis 22 mm. Die Hohltiefe kann bis zu 60 % der Gesamtlänge betragen. Die Härte der Lagerflächen beträgt 58–62 HRC, der Kern bleibt jedoch etwas weicher, damit er nicht bricht. Jeder Stift wird vor dem Verpacken mit Magnetpartikeln auf Stufenrisse überprüft.

Installationsanleitung

Wenn Sie das präzisionsgestufte halbhohle Bolzendesign für Automobil- und Industrieantriebsstränge installieren, blasen Sie die Bolzenbohrung mit Luft aus, bevor Sie beginnen – dort verstecken sich Späne. Tragen Sie nur ein wenig leichtes Öl auf die erste Stufe auf, nicht auf den Hohlraum. Schieben Sie es von Hand hinein, bis die erste Stufe das Gehäuse berührt. Verwenden Sie in einer Produktionslinie eine Soft-Touch-Luftpresse mit einem Tiefenanschlag, der etwa 0,2 mm über der Bündigkeit liegt. Gerade drücken – wenn die Presse schräg steht, wird die Stufenecke beschädigt. Bohren Sie bei Sacklöchern unten ein kleines 2-mm-Entlüftungsloch, da sonst Luft im Hohlraum eingeschlossen wird. Zum Herausziehen verwenden Sie einen Gewindezieher, der in die Innenbohrung greift. Schlagen Sie niemals direkt mit einem Hammer auf die Hohlfläche.

Produktparameter (Spezifikation)

Hauptmerkmal des Produkts

Das Erste: Das präzisionsgestufte Halbhohlstift-Design für Automobil- und Industrieantriebsstränge ist etwa 35 % leichter als ein Vollstift. Das summiert sich, wenn man es in einem Getriebe dreht. Zweitens benötigen Sie aufgrund der Stufen keine zusätzlichen Unterlegscheiben oder Abstandshalter. Drittens sorgt das Kaltschmieden dafür, dass der Kornfluss um das Hohlprofil herum erhalten bleibt, sodass es Ermüdungserscheinungen besser widersteht als maschinell bearbeitete Stifte. Viertens haben beide Enden der Bohrung eine kleine Fase – so können automatische Futterautomaten die Bohrung greifen, ohne sie zu verklemmen. Fünftens erreichen die Aufnahmedurchmesser einen Ra-Wert von 0,8 oder besser, sodass sie die passende Bohrung nicht mit der Zeit auffressen. Zusammengenommen ersparen Sie sich dadurch Anrufe vor Ort.

Anwendung

1. Naben für Doppelkupplungsgetriebe – Sie verriegeln die Synchronmuffe mit der Nabe und lassen das Öl durch die hohle Mitte fließen.

2. Zapfwellen für Industrieanlagen – Funktionieren als Scherstift, der bei Bruch keine Metallsplitter überallhin schleudert.

3. Verteilergetriebe – Das präzisionsgestufte Halbhohlbolzendesign für Automobil- und Industrieantriebsstränge dient zur Ausrichtung des Kettenrads zur Abtriebswelle.

4. Schwere Befestigungen – Funktionieren als Fixierstifte zwischen Gehäusehälften, die für Wartungsarbeiten auseinandergenommen werden müssen.

5. Elektrische Antriebseinheiten – Für die Parksperrenklinke wird eine kleinere Version verwendet.

6. Traktoren – Wird auf Range-Schaltschienen verwendet.

Unser Fabrikvorteil

Von Taiwan aus betreiben wir sechsstufige Kaltverteiler, wobei jede Station live von einer Kamera beobachtet wird. Das präzisionsgestufte Halbhohlstiftdesign für die Antriebsstrangform im Automobil- und Industriebereich erfordert spezielle Hartmetallstempel – diese schleifen wir alle 10.000 Zyklen selbst. Standardgrößen wie 8 mm, 10 mm und 12 mm Außendurchmesser werden innerhalb von zehn Werktagen versandt. Zu jedem Los erhalten Sie ein in Harz montiertes Querschnittsmuster, damit Sie die Wandstärke selbst sehen können. Für taggleiche Muster halten wir die drei gängigsten Schrittmuster vorrätig. Das Werk ist IATF 16949, nicht nur die grundlegende ISO. Ihr Qualitätsprüfer kann unser Live-Video überprüfen und sehen.
