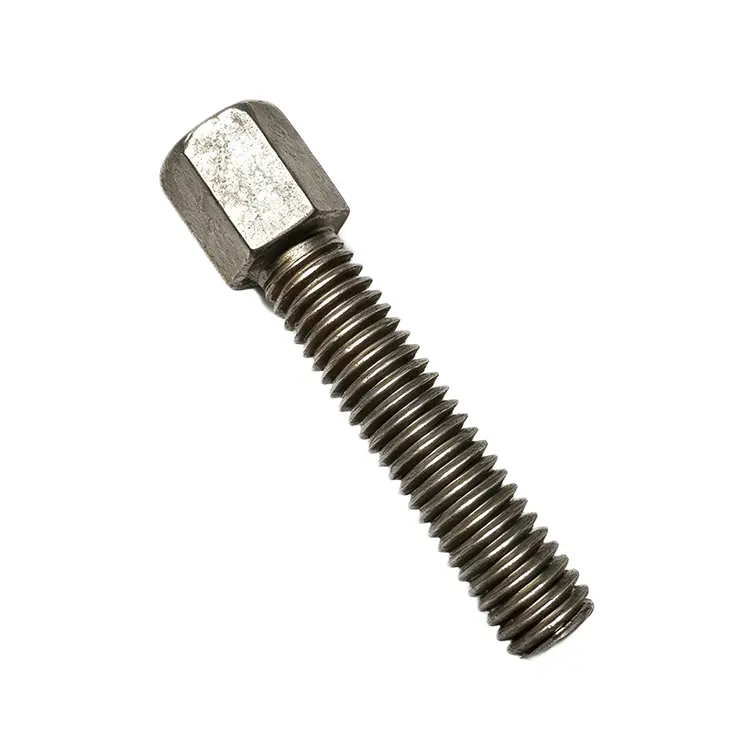

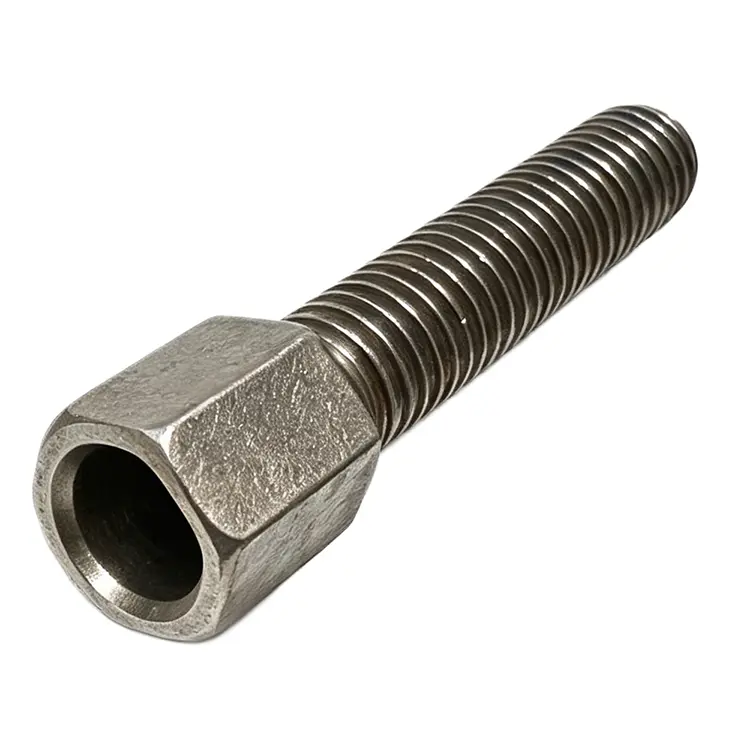

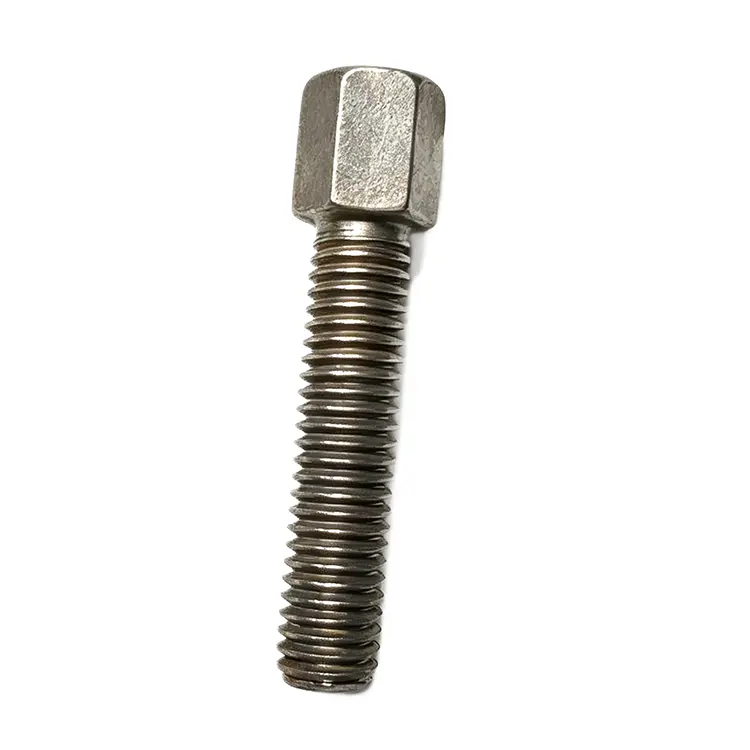

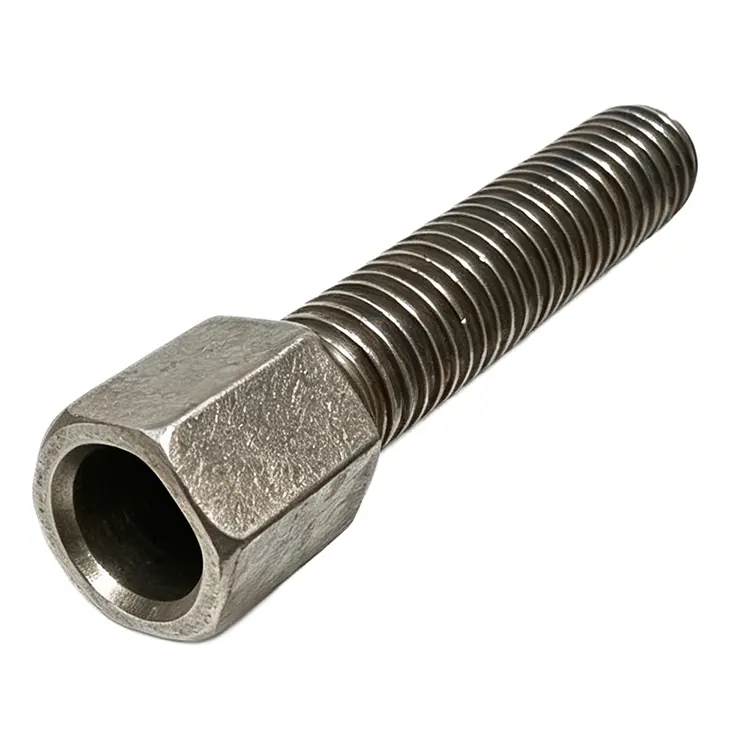

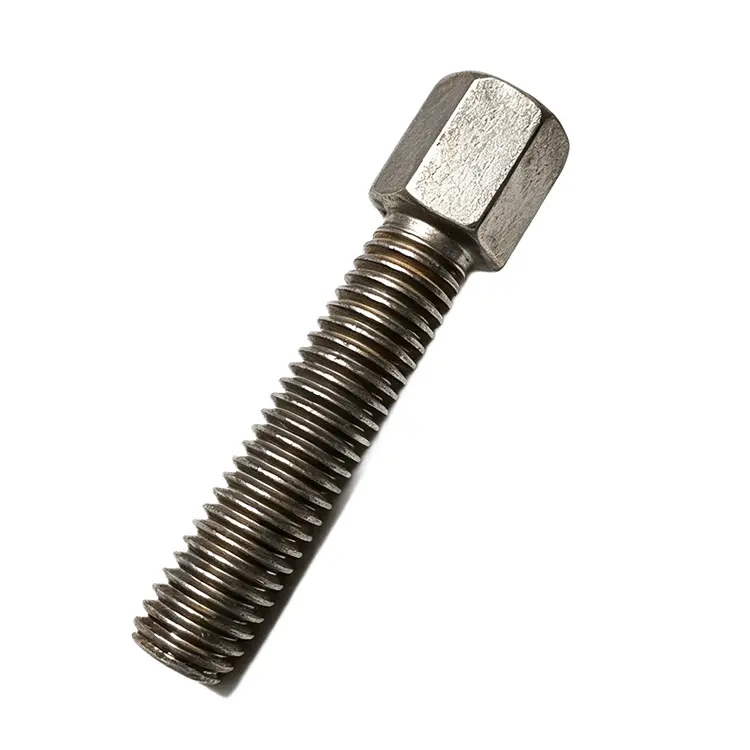

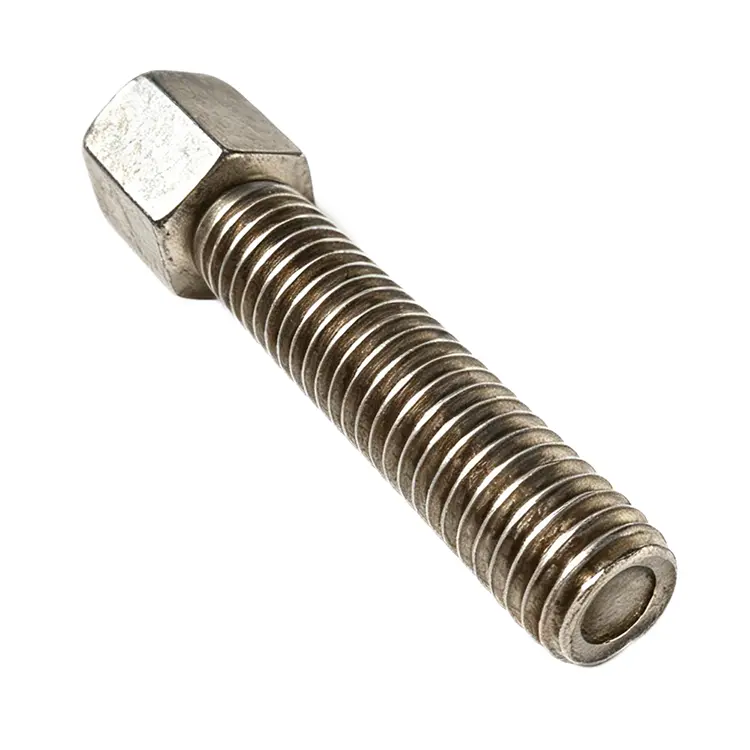

M4 verstellbare Gewindesicherungsschraube

Der Metallhersteller Qimao ist ein professioneller Lieferant von verstellbaren M4-Gewindesicherungsschrauben.

Einstellmechanismus:Das Gewindekragendesign des Gewindesicherungsbolzens ermöglicht eine stufenlose Höhenverstellung von der eingefahrenen Position bis zur vollständigen Ausfahrposition. Der Kragen verfügt über eine gerändelte Grifffläche zur manuellen Einstellung oder kann zur präzisen Positionierung mit Standardwerkzeugen eingerastet werden.

Schließsystem:Integrierte Reibungssperre, die automatisch einrastet, wenn der Einstellring gegen die Gegenfläche festgezogen wird. Das Verriegelungsdrehmoment ist werkseitig innerhalb eines bestimmten Bereichs voreingestellt, um einen zuverlässigen Halt zu gewährleisten, ohne dass für die Installation Spezialwerkzeuge erforderlich sind.

Material und Verarbeitung:Hergestellt aus Stahl mit mittlerem Kohlenstoffgehalt und einer Zugfestigkeit, die für Anwendungen der M4-Klasse 8,8 geeignet ist. Die Standardoberfläche ist eine klare Verzinkung mit dreiwertiger Passivierung, die unter normalen Innenbedingungen Korrosionsbeständigkeit bietet.

Dimensionsdaten:Die Gesamtlänge des Schafts beträgt im vollständig geschlossenen Zustand 45,5 mm. Der Durchmesser des Einstellrings ist so optimiert, dass er in Standardspielräume passt und gleichzeitig eine ausreichende Angriffsfläche zum Festziehen bietet.

Prüfkonformität:Jede Charge wird Funktionstests unterzogen, einschließlich der Prüfung der Gewindelehre, der Prüfung des Einstellzyklus und der Überprüfung des Sicherungsdrehmoments, um eine gleichbleibende Qualität aufrechtzuerhalten.

Produktparameter (Spezifikation)

Produktmerkmal

• Einstellbare M4-Gewindesicherungsschraube. Der integrierte Einstellring ermöglicht eine stufenlose Höhenpositionierung, ohne dass zusätzliche Distanzkomponenten oder Unterlegscheiben erforderlich sind. Dieses einteilige Design vereinfacht die Bestandsverwaltung und eliminiert lose Teile, die während der Montage oder Wartung verlegt werden könnten.

• Der auf Reibung basierende Verriegelungsmechanismus verhindert aktiv das Lösen unter typischen Vibrationsbedingungen in der Industrie. Die Verriegelungskraft bleibt über den gesamten Einstellbereich konstant und sorgt für zuverlässigen Halt, selbst wenn die Schraube nicht bis zum maximalen Klemmmoment angezogen ist.

• Die Verzinkung mit dreiwertiger Passivierung bietet Korrosionsbeständigkeit und eignet sich für Innen- und geschützte Außenanwendungen. Diese Oberfläche sorgt außerdem für eine gleichmäßige Gleitfähigkeit, die ein Abrieb bei wiederholten Einstellzyklen verhindert.

• Durch die einteilige Konstruktion entfallen separate Sicherungsmuttern oder Unterlegscheiben, die die Montageabläufe komplexer machen. Das einheitliche Design reduziert die Gesamtzahl der pro Verbindungspunkt erforderlichen Komponenten.

Anwendung

Der verstellbare M4-Gewindesicherungsbolzen für die Montage von Elektronikgehäusen, bei denen die internen Komponentenabstände aufgrund von Toleranzen bei der Leiterplattenstapelung variieren. Dank der Höhenverstellbarkeit können Monteure diese Abweichungen ausgleichen, ohne das Gehäuse neu gestalten zu müssen.

• Kleine Maschinenschutzvorrichtungen und -abdeckungen, die eine sichere Befestigung mit gelegentlicher Neunivellierung der Höhe während der Wartung erfordern. Der Verriegelungsmechanismus hält die eingestellte Position fest und ermöglicht dennoch Anpassungen bei der Wartung der Ausrüstung.

• Kfz-Innenverkleidungen, bei denen die Substratoberflächen über das gesamte Teil hinweg nicht vollkommen flach sind. Dieser Bolzen bietet eine konstante Klemmkraft unabhängig von lokalen Oberflächenunregelmäßigkeiten.

• Chassismontage medizinischer Geräte, bei der sichere Verbindungen zwingend erforderlich sind und lose Teile nicht toleriert werden können. Das einteilige Design erfüllt sowohl die Sauberkeitsanforderungen als auch die Sicherheitsstandards für medizinische Geräte.

• Prototypen- und Entwicklungsaufbauten, bei denen Designänderungen häufig unterschiedliche Abstandshöhen erfordern. Diese Schraube berücksichtigt diese Änderungen, ohne dass für jede Iteration neue Befestigungselemente mit fester Länge beschafft werden müssen.

Installations- und Gebrauchsanleitung

1. Überprüfen Sie zunächst, ob die M4-Gewindesicherungsschraube, die das Gewindeloch oder die Mutter aufnimmt, der internen Toleranz der Klasse 6H entspricht. Drehen Sie die Schraube von Hand mindestens drei volle Umdrehungen, um die korrekte Gewindeausrichtung zu überprüfen, bevor Sie ein Drehmoment anwenden.

2. Drehen Sie den Einstellring in die gewünschte Höhenposition relativ zum Bolzenschaft, lassen Sie ihn jedoch locker, bis die zu befestigenden Komponenten richtig zueinander positioniert sind.

3. Sobald die Platten oder Teile in Kontakt gebracht sind, schieben Sie die Schraube in das passende Gewinde hinein, bis der Einstellring die Oberfläche berührt.

4. Die endgültige Verriegelung wird durch Anziehen des Schraubenkopfes erreicht, während der Einstellring festgehalten wird.

Ein auf 2,8 bis 3,2 N·m eingestellter Drehmomentschlüssel gewährleistet eine konstante Klemmkraft für M4-Stahlanwendungen. Überprüfen Sie nach der Erstinstallation, ob der Einstellring fest am Werkstück anliegt. Lösen Sie bei der Demontage zuerst den Schraubenkopf, um die Klemmkraft zu verringern, und drehen Sie dann die Manschette, wenn für zukünftige Installationen eine andere Höhe benötigt wird. Die Verriegelung ist wartungsfrei und bleibt über den gesamten Verstellbereich wirksam. In Umgebungen mit starken Vibrationen bietet das Auftragen einer mittelfesten Schraubensicherung auf die Gewinde vor der Endmontage zusätzliche Sicherheit.
