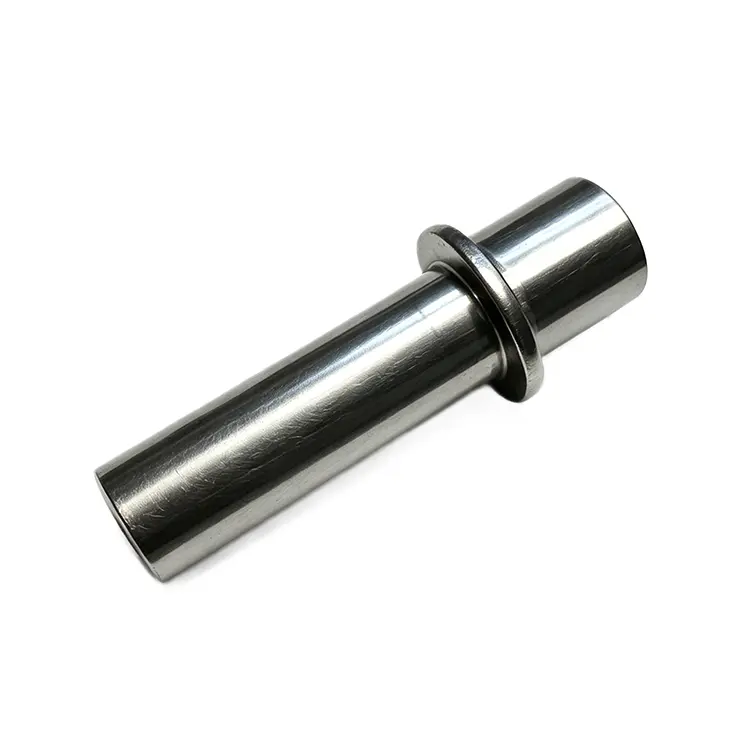

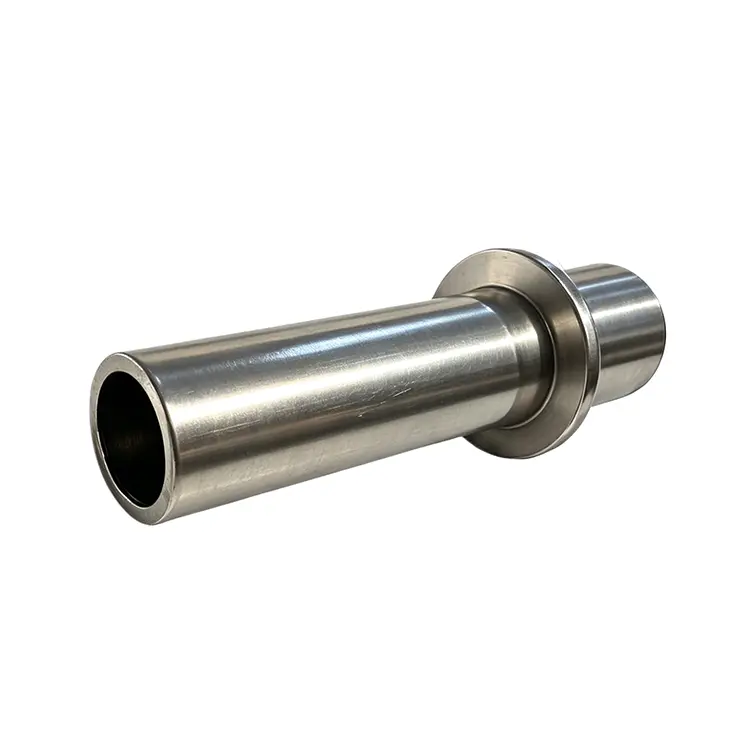

Hohle Flanschschulterbuchse aus Stahl für Automatisierungsgeräte

Dies ist eine hochwertige Hohlstahl-Flanschschulterbuchse für Automatisierungsgeräte des Metallherstellers Qimao. Der mittlere Hohlraum ermöglicht den Durchgang von Luftleitungen, Sensorkabeln oder Schmierrohren direkt durch den Drehpunkt. Vermeidung von Neigungen während der Presspassung.

Das Material ist je nach Kundenwunsch unterschiedlich, während der Kern duktil bleibt. Bohrungstoleranz H7, Außendurchmessertoleranz g6. Das Hohlprofil reduziert die rotierende Masse um etwa 35 % im Vergleich zu massiven Gegenstücken, was den Drehmomentbedarf des Motors und die Wärmeentwicklung bei Hochgeschwindigkeits-Indexierungsanwendungen direkt senkt.

Produktparameter (Spezifikation)

Produktmerkmal

Hohlkern – Die Hohlstahl-Flanschschulterbuchse für Automatisierungsgeräte führt Drähte, Luftleitungen oder Kühlrohre direkt durch den Drehpunkt.

Integrierter Flansch – Keine separaten Anlaufscheiben oder Sicherungsringe.

Einsatzgehärteter Stahl – Verschleißoberfläche 55–60 HRC mit zähem, schlagfestem Kern.

Bereit zum Einpressen – Geschliffener Außendurchmesser und Bohrung, nach der Installation ist kein Aufbohren der Leitung erforderlich.

Verdrehsicherungsflächen (optional) – Für Oszillationsanwendungen mit hohem Drehmoment.

Anwendung

• Hohle Flanschschulterbuchse aus Stahl für Pick-and-Place-Einheiten von Automatisierungsgeräten mit pneumatischen Greifern (Luftschläuche werden durch die Buchse geführt)

• Indexiertische, bei denen Endschalter eine zentrale Verkabelung benötigen

• Siegelbacken für Verpackungsfolien mit Kühlwasserleitungen

• Automatisierte Prüfspitzen (Signalleitungen geschützt in der Hohlwelle)

• Gelenkroboterarme zum Palettieren (reduziert die Schwungmasse)

• Wellenunterstützung in Vertikalhubstationen mit zentraler Schmierstoffzufuhr

Nutzungsleitfaden

Schritt 1 – Wohnungsvorbereitung

Überprüfen und bestätigen Sie die Bohrungstoleranz der Hohlstahl-Flanschschulterbuchse für Automatisierungsgeräte im Maschinengehäuse. Eintrittskante anfasen.

Schritt 2 – Kaltpressen (bevorzugt)

Tragen Sie Leichtöl auf den Außendurchmesser der Buchse auf. Verwenden Sie ein flaches Dornpresswerkzeug, das nur den Flanschumfang berührt – niemals die Hohlkante. Drücken Sie, bis der Flansch vollständig an der Gehäusefläche anliegt.

Schritt 3 – Kein Reiben

Da wir nach der Wärmebehandlung honen, behält die Bohrung ihr Endmaß. Durch den Einsatz einer Reibahle wird die gehärtete Oberfläche zerstört.

Schritt 4 – Verwendung eines Hohlkerns

Führen Sie Schläuche oder Kabel durch die Mitte, bevor Sie die passende Welle einsetzen. Sichern Sie die Drähte mit einer nichtmetallischen Tülle am Nicht-Flansch-Ende.

Schritt 5 – Wellenpassung

Verwenden Sie die Wellentoleranz g6 oder f7. Die ersten 200 Zyklen mit EP-Fett schmieren.
