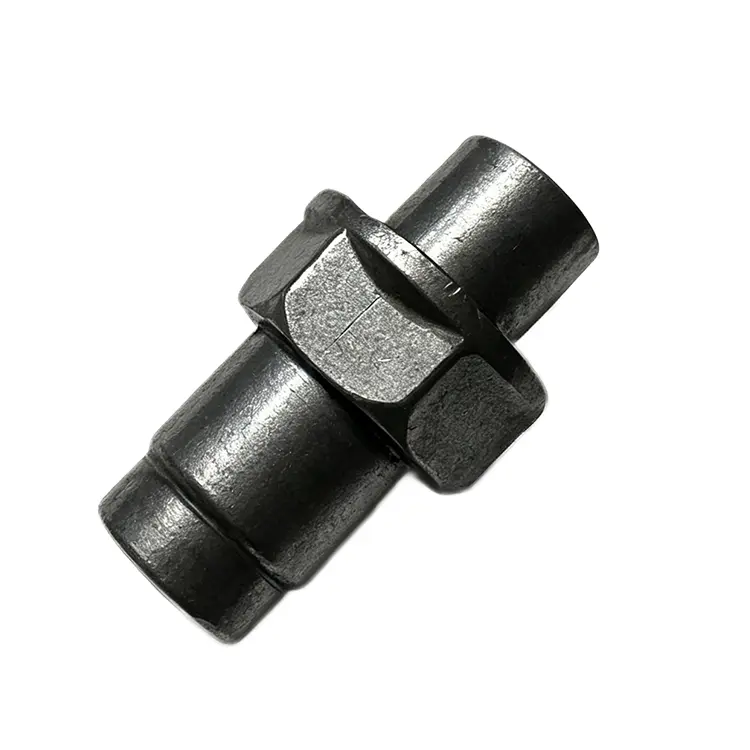

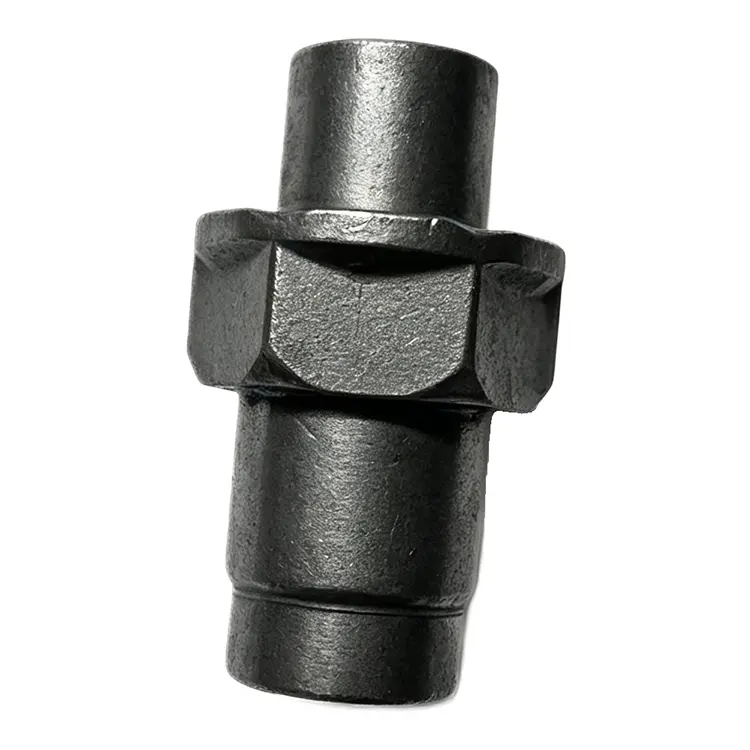

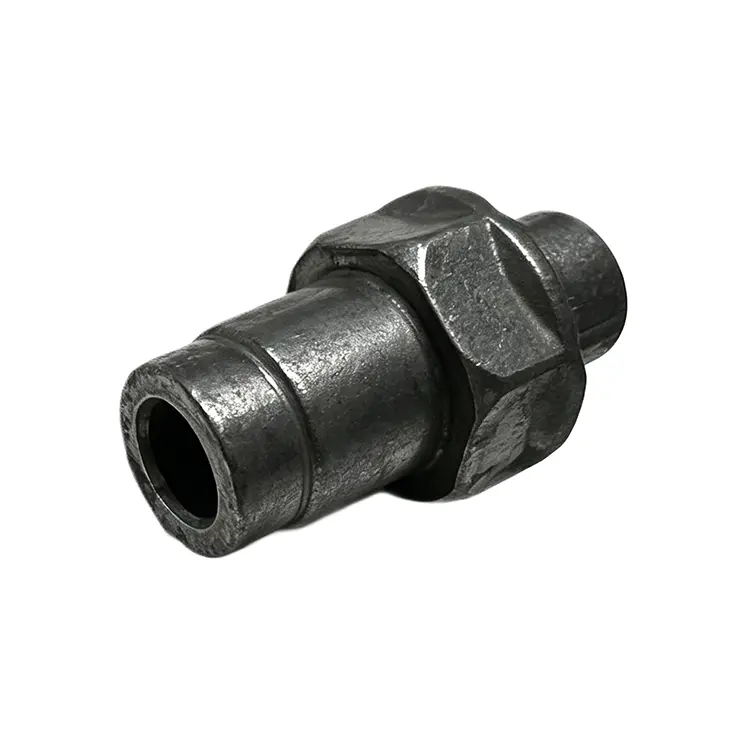

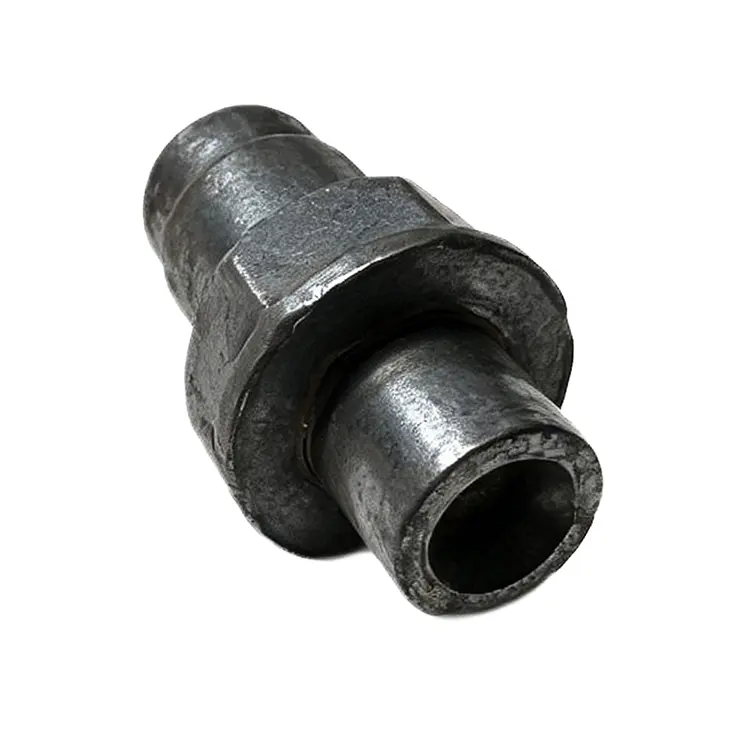

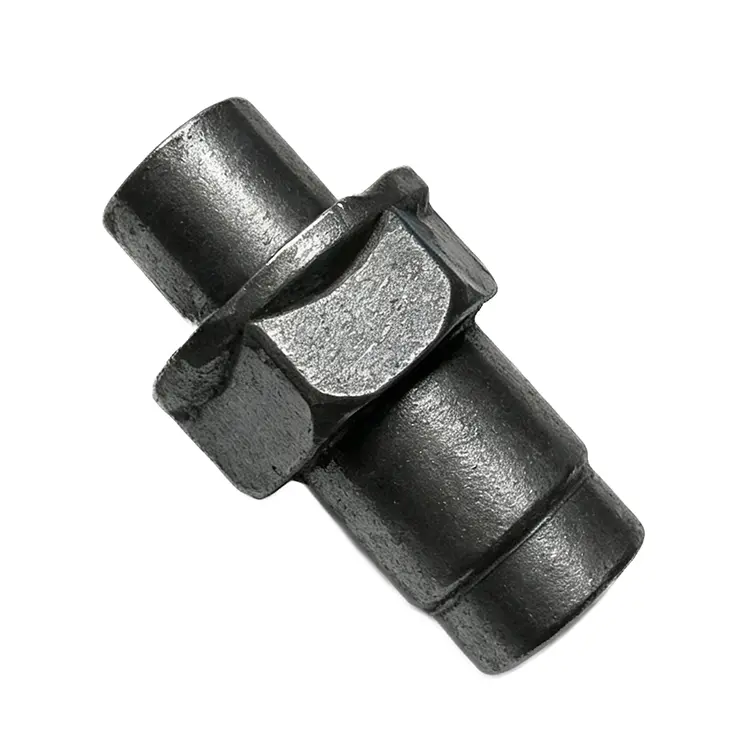

Geschmiedete Kaltstauchstahl-Sechskant-Schlauchtülle

Geschmiedete Kaltstauchstahl-Sechskant-Schlauchtülle von Qimao Metal Manufacture. Der Kaltstauchprozess beginnt mit hochwertigem Stahldraht, der in einen Former mit mehreren Stationen eingeführt wird, der mit 60–80 Teilen pro Minute läuft. Das Material verdrängt statt zu schneiden, wodurch ein kontinuierlicher Kornfluss entlang der Sechskantflächen und Widerhakenkonturen gewährleistet ist – keine Schwachstellen, die sich an der Wurzel jeder Verzahnung verbergen. Anschließend führen wir einen zweiten Rasiervorgang durch, um den Außendurchmesser des Widerhakens zu halten. innerhalb von +/- 0,002 Zoll, wodurch sichergestellt wird, dass jeder Schlauch mit gleichmäßiger Pressung aufgleitet. Der Sechskantkörper wird nach dem Formen leicht mit Öl eingetaucht, um ihn während der Lagerung vor Rost zu schützen. An den Zylinderenden werden Grate entfernt, sodass Ihre Montagelinie keine Zeit mit dem Entgraten verschwendet. Die Härte liegt zwischen 72 und 85 HRB und sorgt für genügend Rückfederung, um den Klemmdruck aufrechtzuerhalten, ohne dünnwandige Schläuche zu zerdrücken. Die Maßtoleranzen entsprechen den kundenspezifischen Maßen für Widerhakenabmessungen und SAE J514 für Sechskantkonfigurationen, sodass diese Anschlüsse für 1-Draht-Geflecht- und textilverstärkte Schlauchkonstruktionen geeignet sind.

Produktparameter (Spezifikation)

Produktmerkmal

• Kaltgeschmiedeter Kornfluss:Im Gegensatz zu Armaturen, die aus Stangenmaterial gefertigt werden, bleiben bei unserem Kaltstauchverfahren ununterbrochene Maserungslinien um jeden Widerhakenzahn erhalten. Dies erhöht die Ermüdungslebensdauer erheblich und stellt sicher, dass die Widerhaken unter der Schlauchpeitsche nicht abbrechen.

• Keine Porosität:Das Verdrängungsformverfahren eliminiert innere Hohlräume. Keine Nadellöcher, keine Drucklecks durch den Armaturenkörper selbst.

• Gebrauchsfertiges Finish:Direkt aus der Schachtel geölt und an den Enden rasiert. Sie müssen vor dem Zusammenbau weder schleudern noch entgraten.

• Konsistente Interferenz:Rasierter Widerhaken-Außendurchmesser. hält einen engen Toleranzbereich ein, sodass jeder Schlauch mit dem gleichen Widerstand aufgleitet. Keine lockeren Sitze, keine unmöglichen Stöße.

• Klemmbereiter Sechskant:Die geschmiedeten Sechskantflächen sind präzise und parallel – Ihr Schraubenschlüssel rutscht nicht heraus, wenn Sie an einer hartnäckigen Klemme festziehen.

• RoHS- und REACH-konform:Unsere Öltauch- und Stahlchemie entspricht den internationalen Umweltvorschriften und enthält keine problematischen Substanzen.

Anwendung

• Niederdruck-Rücklaufleitungen:Geschmiedete Kaltstauchstahl-Sechskant-Schlauchtülle, perfekt für Hydrauliktank-Rücklaufschläuche, bei denen der Druck unter 300 PSI bleibt.

• Kühlmittelzirkulationssysteme:Wird in wassergekühlten Schweißpistolen und Kühlkreisläufen für Kunststoffspritzgussformen verwendet, wohingegen Messingbeschläge mit der Zeit korrodieren.

• Druckluftbremsleitungen:Diese Schlauchtüllen sind an schweren Lastkraftwagen und Anhängern zu finden und verbinden Luftleitungen aus Nylon oder Gummi mit Handgriffen und Schnellverschlussventilen.

• Landwirtschaftliche Sprühgeräte:Auf Feldspritzgestängen montiert, bewältigen sie abrasive Flüssigdünger, ohne zu rosten wie normaler Stahl.

• Marine-Lenzpumpenschläuche:Ihre korrosionsbeständige Ölbeschichtung hält in feuchten Bilgenräumen besser als blanker Stahl.

• Industrielle Waschstationen:Anschließen von Hochdruckreinigern an chemische Injektorschläuche in Lebensmittelfabriken, wo Schnellkupplungen nicht passen.

Installations- und Montageanleitung

1. So montieren Sie das geschmiedete Kaltstauchstahl-Sechskant-Schlauchtüllenstück. Schneiden Sie den Schlauch mit einer scharfen Klinge rechtwinklig ab. Keine schrägen Schnitte.

2. Bohrung mit Seifenwasser oder Silikonspray schmieren. Verwenden Sie niemals Erdöl – es greift Gummimischungen an.

3. Richten Sie den Schlauch gerade aus und schieben Sie ihn auf den Stutzen, bis er an der Sechskantschulter anliegt. Für eine gleichmäßige Ausdehnung drehen und gleichzeitig drücken.

4. Positionieren Sie die Klemme hinter der ersten Widerhakenspitze und nicht oben – wenn Sie sie über der Spitze festklemmen, wird der Schlauch durchtrennt und es kann zu Undichtigkeiten kommen.

5. Ziehen Sie die Schneckenklemme fest, bis der Schlauch gerade beginnt, sich durch die Schlitze zu wölben, und drehen Sie ihn dann um eine Vierteldrehung zurück. Zu hohes Drehmoment führt zu Feldausfällen.

6. Weichen Sie bei hartnäckigen Schläuchen das Ende zwei Minuten lang in 140 °F heißem Wasser ein, um den Gummi weicher zu machen.

7. Drucktest mit Wasser bei 1,5-fachem Arbeitsdruck für zwei Minuten. Luft allein führt zu falschen Messwerten und kann den Schlauch gefährlich herausschleudern. Trocknen Sie die Verbindung vor dem Testen – Reste des Schmiermittels überdecken echte Tränen.
